Oferujemy pełną gamę maszyn do etykietowania rotacyjnego i liniowego — w tym modele OPP z 12/16/24 stacjami do klejenia na gorąco i warianty naklejek samoprzylepnych z 4/6/8/12/16/24 stacjami — przeznaczonych do zastosowań związanych z napojami, kosmetykami, farmaceutykami i codziennymi chemikaliami.

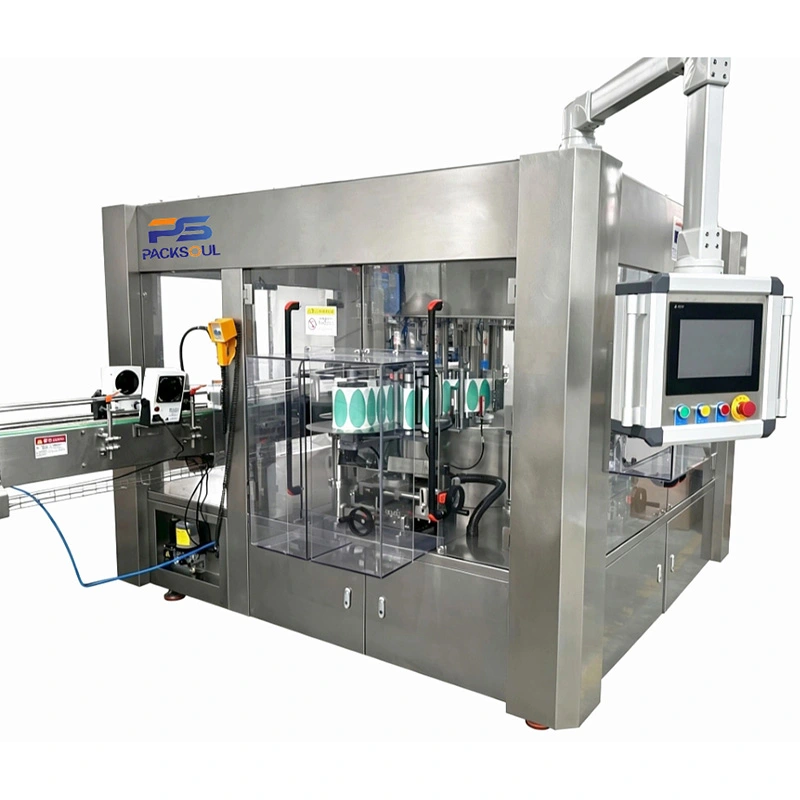

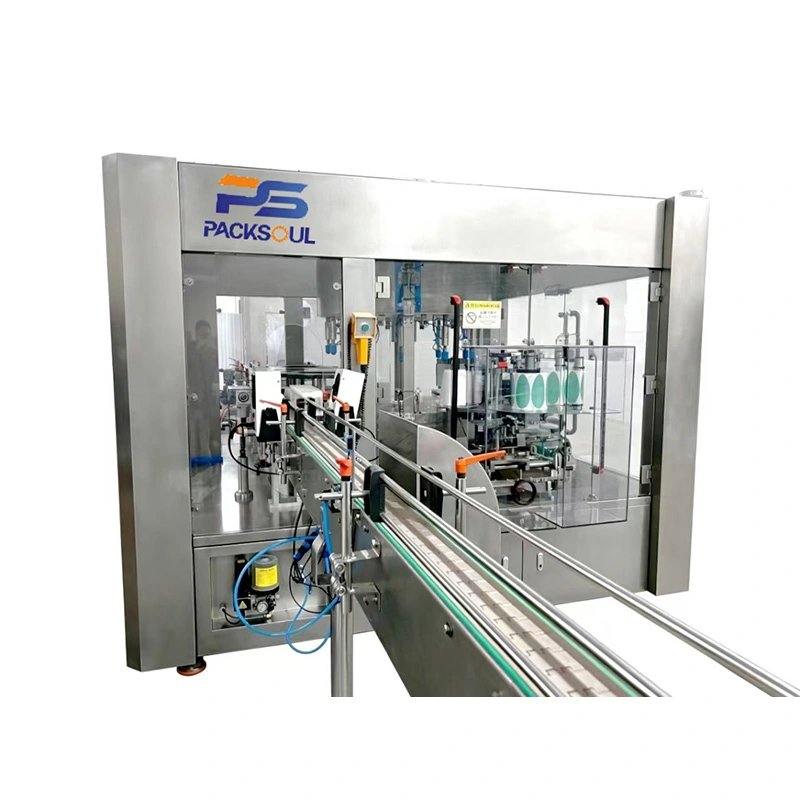

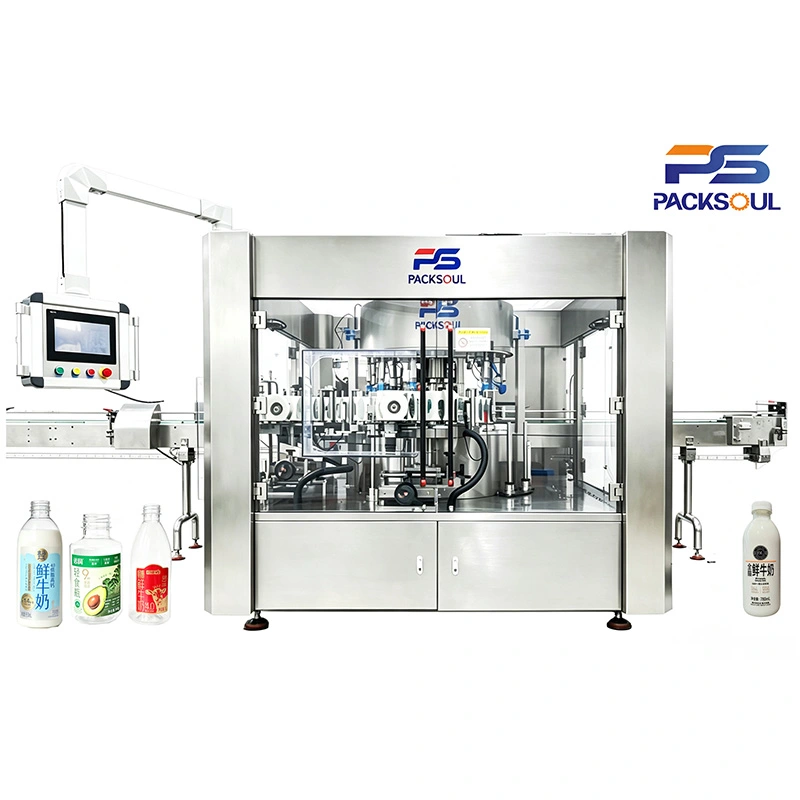

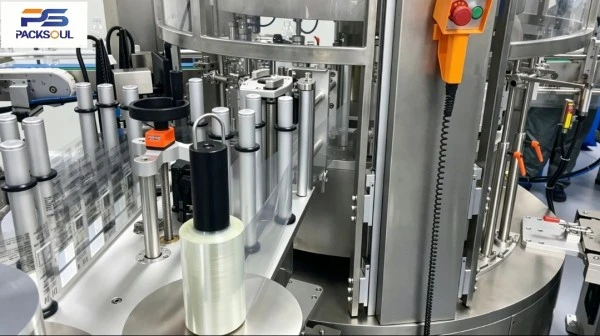

Obrotowa samoprzylepna maszyna do etykietowania butelek okrągłych to szybka automatyczna maszyna do etykietowania z obrotowym systemem pozycjonowania, specjalnie zaprojektowana do różnych okrągłych pojemników. Może aplikować pojedyncze lub podwójne etykiety z dużą dokładnością pozycjonowania.
Maszyna składa się z platformy bazowej, układu przenośników, stołu obrotowego, stacji etykietowania, układu serwopozycjonowania i elektrycznego układu sterowania. Precyzyjne koło ostrogowe oddziela butelki, a niezależne uchwyty na butelki napędzane serwomechanizmem kontrolują prędkość i dokładnie ustawiają każdą butelkę w wymaganym punkcie etykietowania.
Maszyna może pracować samodzielnie lub zintegrować się z liniami rozlewniczymi i zamykającymi. Jest szeroko stosowany do masowej produkcji okrągłych butelek w różnych gałęziach przemysłu.

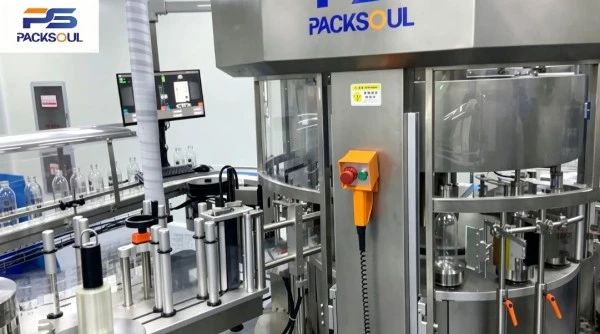

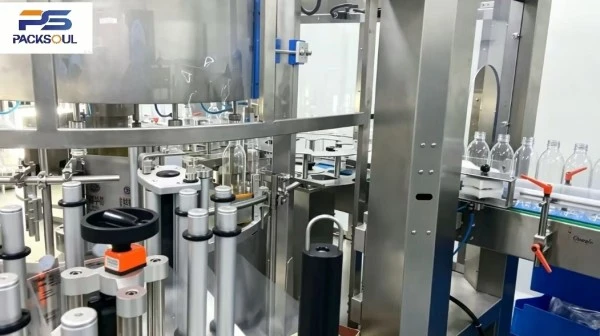

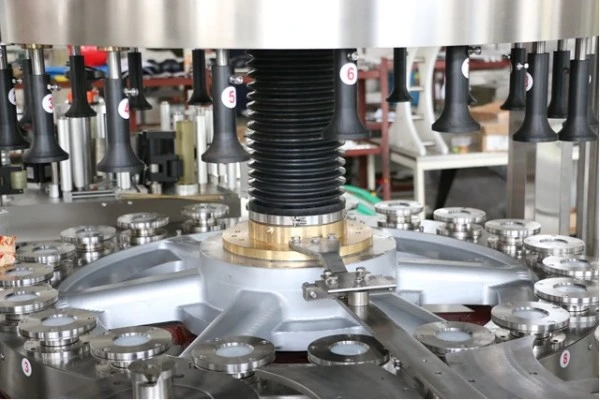

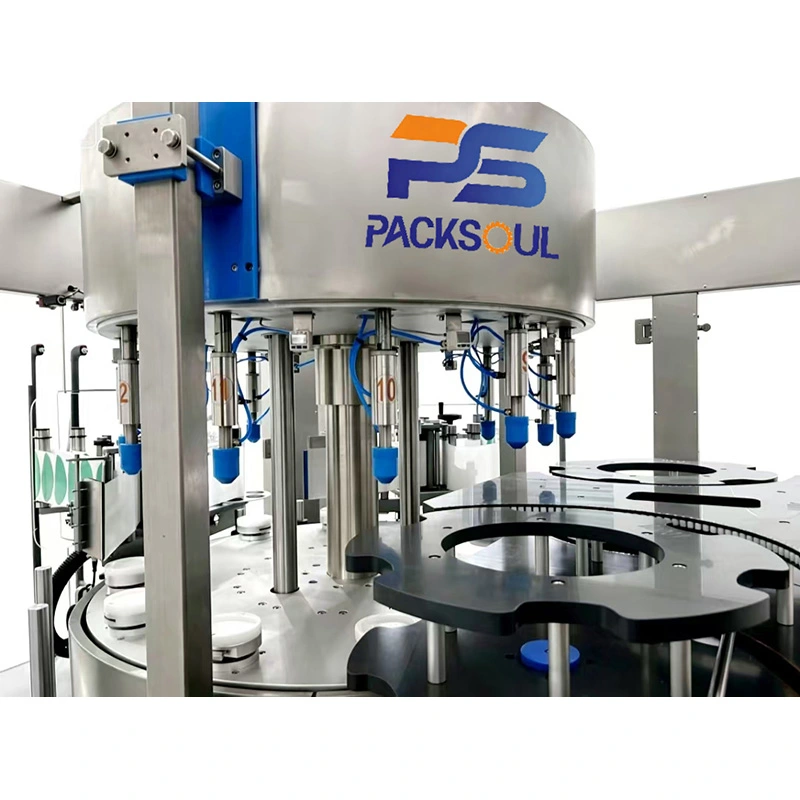

Konstrukcja obrotowa z 12 stacjami Kompaktowy układ maszyny z wbudowanym podawaniem i rozładowywaniem butelek. Każdy uchwyt na butelkę jest niezależnie napędzany serwomechanizmem, co zapewnia płynną i stabilną pracę.
Mechaniczne pozycjonowanie zapewnia dokładne etykietowanie w wymaganym miejscu. Regulowane uchwyty na butelki obsługują różne rozmiary butelek i długie etykiety.

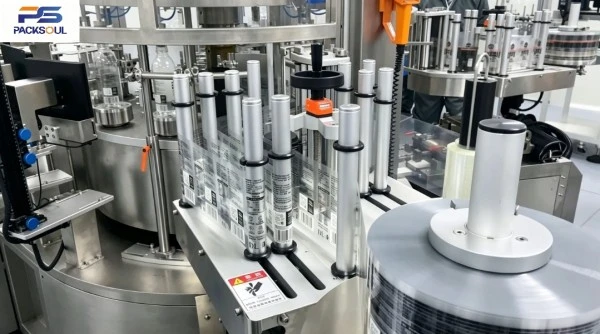

Głowica etykietująca obsługuje wielokierunkową regulację. Pozycję i kąt można szybko regulować bez specjalnych narzędzi.
Ulepszony system naprężania etykiet zapewnia płynne i stabilne podawanie etykiet, pomagając ograniczyć pęknięcia i nieprawidłowe ułożenie etykiet.
Podawanie etykiet za pomocą serwonapędu zapewnia dokładne i spójne nakładanie etykiet. Łatwa regulacja parametrów upraszcza obsługę.
Kluczowe podzespoły są produkowane we własnym zakresie, a części zamienne są łatwo dostępne, co zapewnia wygodną konserwację i szybki serwis.
Precyzyjnie obrobione komponenty i zamknięta konstrukcja zapewniają stabilną pracę i dobrą ochronę przed kurzem i wilgocią.
Maszyna monitoruje przepływ butelki, automatycznie dostosowuje prędkość i zatrzymuje się w przypadku zacięcia butelki. Osłona zabezpieczająca zatrzymuje maszynę po otwarciu.
| Parametr Pozycja | Wartość specyfikacji |
| Model | PSR-B120 |
| Szybkość etykietowania | 12000 BPH (butelki na godzinę) |
| Średnica pojemnika | 30–100 mm (w oparciu o średnicę dna butelki, możliwość dostosowania w przypadku większych rozmiarów) |
| Wysokość kontenera | 100‑400 mm |
| Maksymalna wysokość etykiety | 200 mm |
| Maksymalna szerokość etykiety | 300 mm |
| Wymiary rolki etykiet | Wewnętrzna: Φ76,2 mm, zewnętrzna: Φ400 mm |
| Rozmiar całej maszyny | Dł. 4000 × szer. 2500 × wys. 2000 mm |
| Wysokość stołu roboczego | 1000 ± 50 mm (można dostosować) |
Obrotowa samoprzylepna maszyna do etykietowania okrągłych butelek PACKSOUL wykorzystuje system pozycjonowania z obrotowym kołem gwiazdowym i podawanie etykiet napędzane serwomechanizmem w celu automatycznego etykietowania.

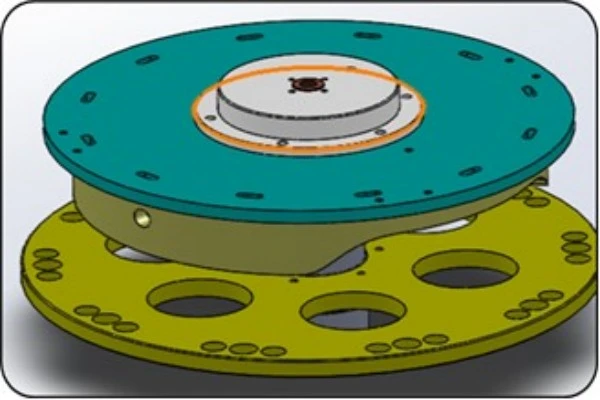

Butelki są równomiernie oddzielane i przekazywane na stół obrotowy. Uchwyty na butelki obracają się według zadanych parametrów, a system pozycjonowania wykrywa wymagany punkt etykietowania i precyzyjnie kontroluje kąt butelki. Stacja etykietowania serwo nakłada etykietę, a wałek szczotkowy wygładza ją na powierzchni butelki. Gotowe butelki są następnie automatycznie rozładowywane, kończąc cały proces etykietowania.
Obrotowa samoprzylepna maszyna do etykietowania okrągłych butelek nadaje się do etykietowania okrągłych butelek w dużych ilościach w wielu branżach.
Napoje: Butelki po mleku, butelki po sokach, butelki po wodzie mineralnej i butelki po herbacie
Higiena osobista: butelki po szamponach, butelki po olejkach eterycznych i butelki po perfumach
Farmaceutyka i opieka zdrowotna: Butelki z płynami doustnymi i butelki z suplementami zdrowotnymi
Substancje chemiczne: Butelki odczynników i małe przemysłowe pojemniki na chemikalia
Nadaje się do szybkich, ciągłych linii produkcyjnych. Dostępne są rozwiązania niestandardowe dla specjalnych kształtów butelek
Codziennie czyść łańcuch przenośnika, koło ostrogowe, głowicę etykietującą i czujniki fotoelektryczne. Usuń pozostałości etykiet i kurz.
Regularnie sprawdzaj serwomotory i serwonapędy oraz w razie potrzeby kalibruj dokładność pozycji etykietowania.
W wilgotnym środowisku regularnie osuszaj szafę sterowniczą, aby chronić elementy elektryczne.
Nie używaj wody pod wysokim ciśnieniem do czyszczenia szafki elektrycznej ani serwomotorów, aby zapobiec uszkodzeniom spowodowanym przez wodę i zwarciom.
W przypadku długotrwałego przestoju należy zwolnić naprężenie rolki z etykietami, aby zapobiec przyklejaniu się kleju do rolek i wałów.
Regularnie sprawdzaj osłonę zabezpieczającą i blokadę drzwi, aby zapewnić prawidłowe i niezawodne działanie.

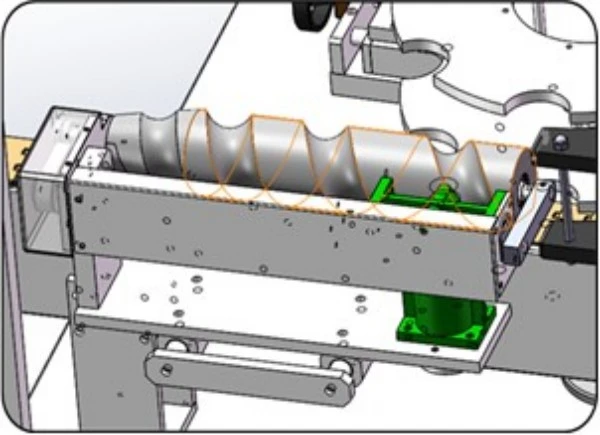

Butelki są transportowane do maszyny w uporządkowany sposób. Ślimak podający oddziela blisko rozmieszczone butelki w równych odstępach.

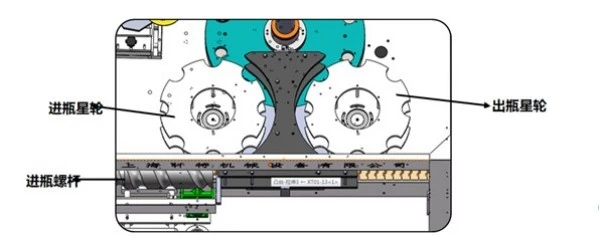

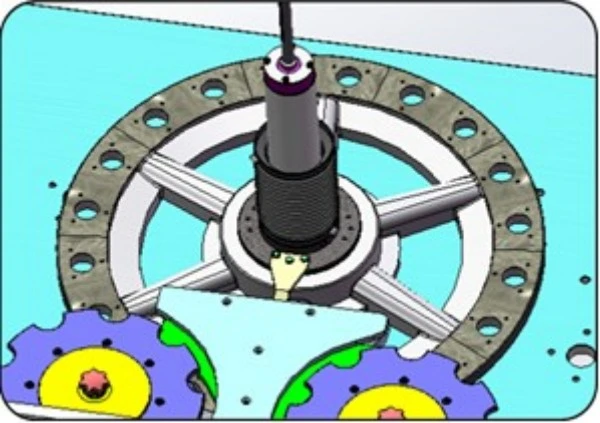

Koło ostrogowe podające płynnie przenosi butelki na stół obrotowy.

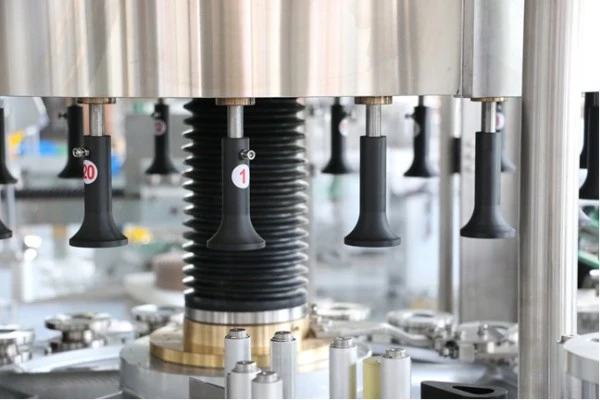

Uchwyt na butelkę zabezpiecza butelkę, gdy serwomotor jest gotowy do pozycjonowania.
System pozycjonowania wykrywa punkt odniesienia butelki i wysyła polecenie obrotu.
Uchwyt na butelkę napędzany serwo obraca butelkę pod ustawionym kątem etykietowania.
Serwonapędowa stacja etykietująca dozuje etykietę, a mechanizm szczotkowy mocno dociska ją do powierzchni butelki.
Gotowe butelki są przenoszone przez koło gwiazdowe wyładowcze i przechodzą do następnego procesu produkcyjnego.
| NIE. | Nazwa komponentu | Marka |
| 1 | HMI | Schneider (Francja) |
| 2 | Silnik serwo | Schneider (Francja) |
| 3 | Serwonapęd | Schneider (Francja) |
| 4 | Główny silnik | Schneider (Francja) |
| 5 | Silnik przenośnika | TRANSTECNO (Włochy) |
| 6 | PLC | Schneider (Francja) |
| 7 | Przetwornica częstotliwości | Schneider (Francja) |
| 8 | Przetwornica częstotliwości | Schneider (Francja) |
| 9 | Przezroczysty czujnik etykiet | LEUZE (Niemcy) |
| 10 | Czujnik wykrywania obiektów (typ fotoelektryczny odblaskowy) | CHORY (Niemcy) |
| 11 | Detekcja czujnika fotoelektrycznego (typ odblaskowy) | CHORY (Niemcy) |
| 12 | Przełącznik zbliżeniowy | CHORY (Niemcy) |
| 13 | Przełączanie zasilania | MW (Tajwan, Chiny) |
| 14 | Uniwersalny przełącznik | MOELLER (Niemcy) |
| 15 | Wyłącznik awaryjny | Schneider (Francja) |
| 16 | Wyłącznik różnicowo-prądowy | Schneider (Francja) |
| 17 | Miniaturowy wyłącznik automatyczny | Schneider (Francja) |
| 18 | Stycznik prądu przemiennego | Schneider (Francja) |
| 19 | Enkoder obrotowy | Nemicon (Japonia) |
| 20 | Elektryczny pierścień ślizgowy | Senringa |
| 21 | Ciśnieniomierz | Panasonic (Japonia) |
| 22 | Kamera wizyjna | Hikvision |

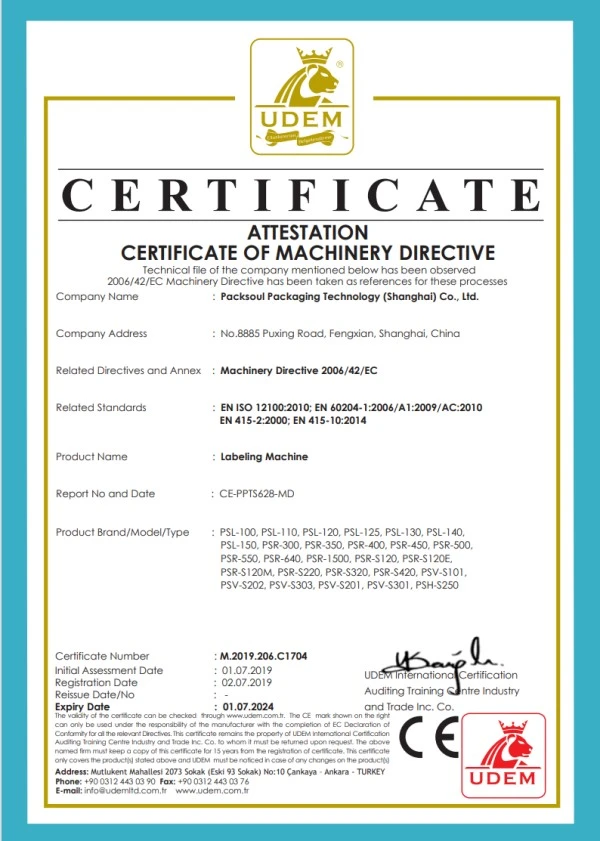

Wszystkie komponenty elektryczne spełniają wymagania certyfikatu CE.
W całej maszynie zastosowano precyzyjną obróbkę CNC, przy ścisłej kontroli tolerancji, co zapewnia niezawodną i cichą pracę podczas długotrwałej, szybkiej produkcji.
Przed wysyłką każda maszyna przechodzi ciągłe testy starzenia bez obciążenia, podczas których dokładnie sprawdzana jest dokładność etykietowania, synchronizacja serwomechanizmu, wyłącznik bezpieczeństwa i funkcje alarmowe.
Maszyna ma zamkniętą, odporną na kurz i korozję konstrukcję, a główny korpus ze stali nierdzewnej 304 zapewnia długoterminową trwałość.
W przeciwieństwie do standardowych etykieciarek rotacyjnych z jednym wałem głównym, rotacyjna samoprzylepna maszyna etykieciarska PACKSOUL wykorzystuje 12 niezależnie napędzanych serwo uchwytów na butelki z programowalnym elektronicznym sterowaniem krzywkowym. Każdą stację można regulować oddzielnie, aby zapewnić dokładne pozycjonowanie, nawet w przypadku skomplikowanych okrągłych butelek.
Płynna i stabilna praca przy dużej prędkości. Długie etykiety można również naklejać równomiernie.
Kluczowe komponenty są produkowane we własnym zakresie i przechowywane w magazynie, co pozwala na szybszą dostawę, konserwację i wsparcie w zakresie części zamiennych.
Części zamienne niewymagające użycia narzędzi przyspieszają zmianę rozmiaru butelki i skracają przestoje w produkcji.
Maszyna zatrzymuje się automatycznie w przypadku zacięcia butelki lub otwarcia drzwi bezpieczeństwa, co zmniejsza ryzyko uszkodzenia maszyny i strat materiału.
Zamknięta konstrukcja zapewnia niezawodną, długoterminową pracę w wilgotnych środowiskach produkcji żywności i środków higieny osobistej.

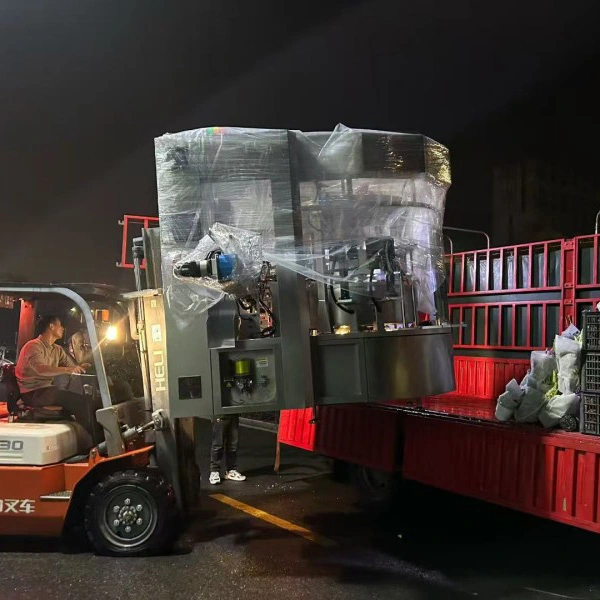

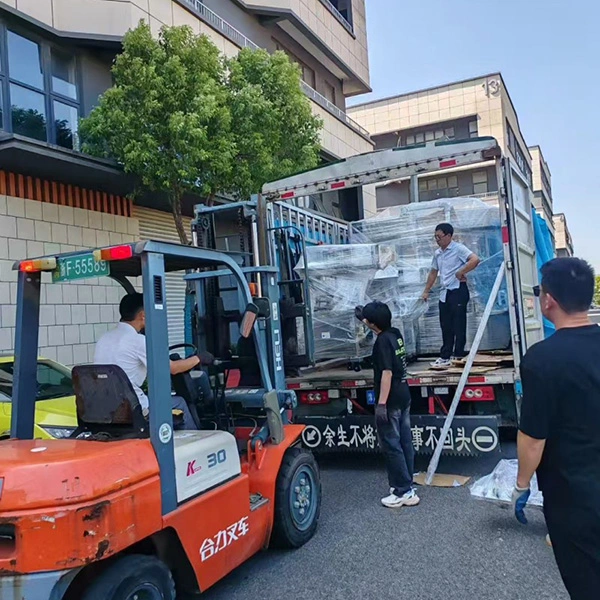

1. Drewniana obudowa odporna na fumigację z wodoodporną, odporną na wstrząsy i wilgoć ochroną do transportu morskiego i powietrznego.
2. Kluczowe części ruchome są wzmocnione, aby zapobiec przesuwaniu się podczas transportu.
3. Dostarczono listę pakowania, raport z inspekcji, certyfikat zgodności i dokumenty celne wywozowe.
4. Dostępne są warunki handlowe FOB, CIF i DDP.

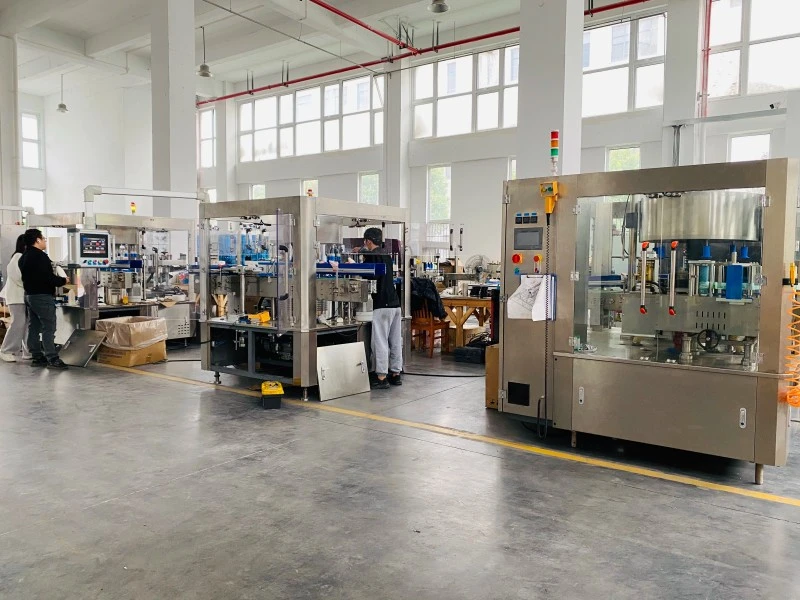

PackSoul koncentruje się na rozwoju i produkcji szybkich rotacyjnych maszyn etykietujących. Nasze obrotowe maszyny do etykietowania samoprzylepnych butelek okrągłych są dostarczane klientom na różnych rynkach zagranicznych, w tym w Europie, Azji Południowo-Wschodniej, Bliskim Wschodzie, Ameryce Południowej i Afryce.

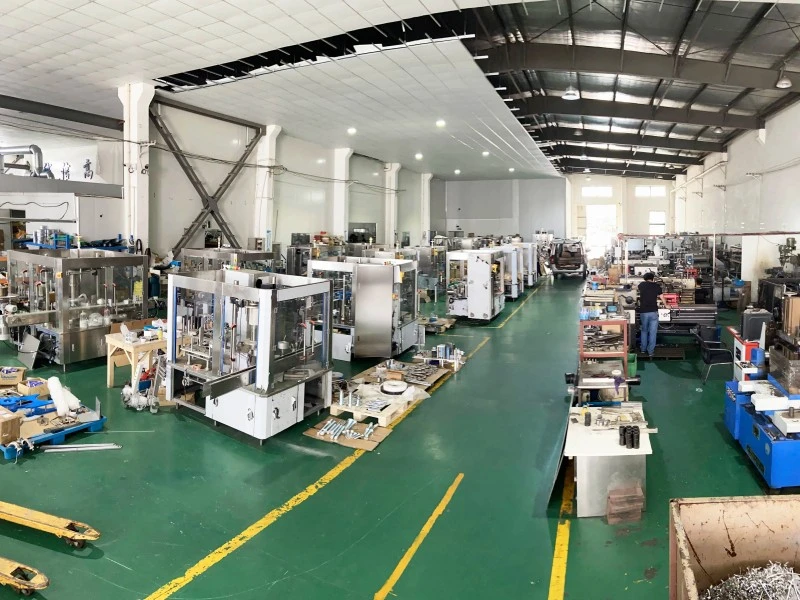

Dzięki wewnętrznym możliwościom badawczo-rozwojowym, obróbce skrawaniem i testowaniu maszyn zapewniamy zintegrowane wsparcie produkcyjne i techniczne. Nasz sprzęt jest używany w zastosowaniach związanych z napojami, higieną osobistą i farmaceutyką, a także ma doświadczenie w realizacji kompletnych projektów linii etykietujących dla klientów zagranicznych.
Inżynierowie mogą zainstalować i uruchomić maszynę u klienta, uwzględniając różne rozmiary butelek. W przypadku kompletnych linii rozlewniczych możemy również pomóc w integracji linii i uruchomieniu. Harmonogram może zostać dostosowany do warunków panujących w obiekcie klienta.
Szkolenia na miejscu obejmują obsługę maszyny, wymianę butelek, regulację parametrów, podstawowe rozwiązywanie problemów i codzienną konserwację. Dostępne są także instrukcje obsługi.
Na maszynę udzielamy rocznej gwarancji po odbiorze. Usterki nie powstałe z winy człowieka w okresie gwarancyjnym są naprawiane bezpłatnie. Po okresie gwarancyjnym zapewniana jest dożywotnia konserwacja, za którą pobierane są jedynie koszty części zamiennych.
W celu rozwiązywania problemów dostępna jest zdalna obsługa wideo. W przypadku poważnych problemów można zamówić usługę serwisową na miejscu w ciągu 24 godzin. Typowe części zamienne są przechowywane w magazynie i zwykle wysyłane w ciągu 3 dni roboczych od potwierdzenia zamówienia, z wyjątkiem świąt.
Prowadzona jest dokumentacja serwisowa, a nasz zespół techniczny regularnie monitoruje działanie maszyny, aby zapewnić terminowe wsparcie w zakresie konserwacji i produkcji.
Odp.: Jest przeznaczony głównie do precyzyjnego pozycjonowania i etykietowania okrągłych butelek. Może również obsługiwać niektóre zwykłe kwadratowe pojemniki. Dostępne są rozwiązania niestandardowe dla butelek o specjalnych kształtach.
O: Tak. Prędkość można regulować w sposób ciągły, aby dopasować ją do prędkości produkcyjnej całej linii produkcyjnej.
O: Nie. Kluczowe części zamienne można szybko zdemontować, a większość punktów regulacji można ustawić bez użycia narzędzi, dzięki czemu wymiana jest szybka i łatwa.
Odp.: Każdy uchwyt na butelkę ma niezależnie programowaną krzywą obrotu, zapewniając większą dokładność pozycjonowania w przypadku długich etykiet i specjalnych zastosowań etykietowania.
O: Tak. Maszyna ma wodoodporną, pyłoszczelną i odporną na korozję konstrukcję i może niezawodnie pracować w wilgotnym środowisku. Zaleca się regularną konserwację i osuszanie szafki elektrycznej.
O: Tak. Doświadczeni inżynierowie mogą zostać wysłani za granicę w celu instalacji na miejscu, uruchomienia i szkolenia operatorów.
