Oferujemy pełną gamę maszyn do etykietowania rotacyjnego i liniowego — w tym modele OPP z 12/16/24 stacjami do klejenia na gorąco i warianty naklejek samoprzylepnych z 4/6/8/12/16/24 stacjami — przeznaczonych do zastosowań związanych z napojami, kosmetykami, farmaceutykami i codziennymi chemikaliami.

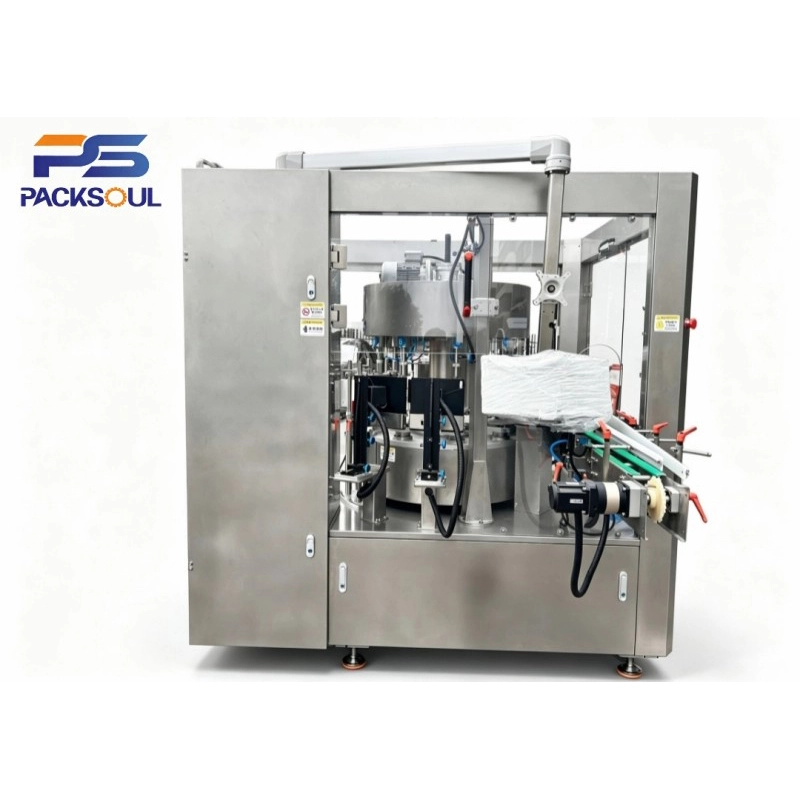

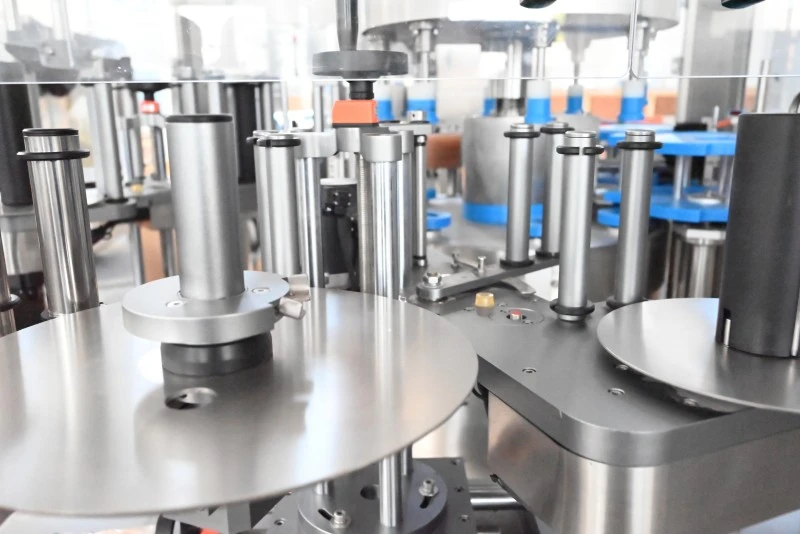

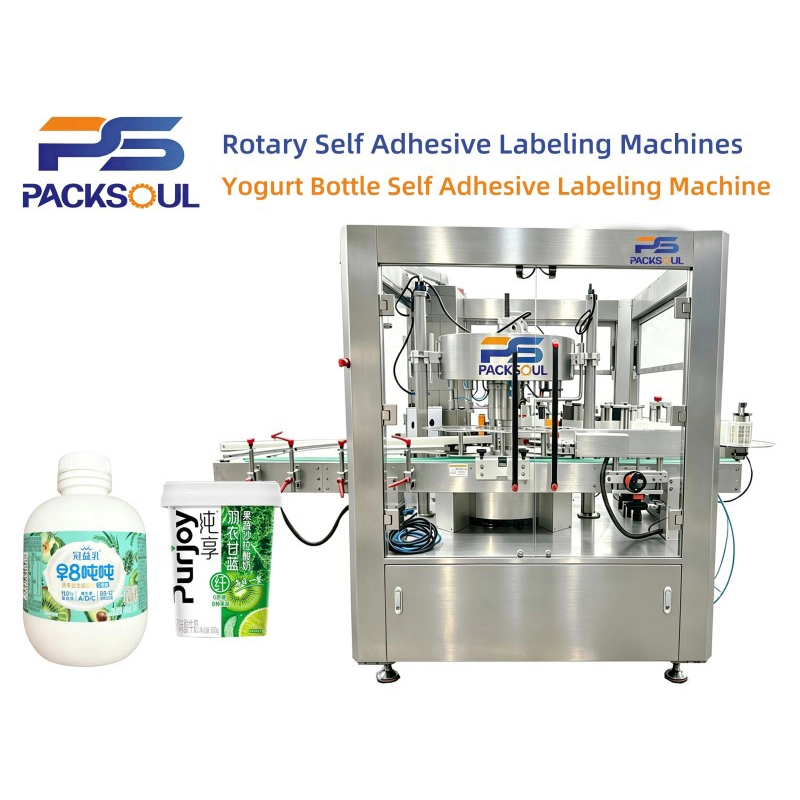

Samoprzylepna maszyna do etykietowania butelek jogurtu PackSoul to w pełni automatyczna, szybkobieżna maszyna etykieciarska przeznaczona do butelek jogurtowych płaskich, kwadratowych, o dużej pojemności i o nieregularnym kształcie. Specjalny wielopunktowy system pozycjonowania butelek utrzymuje butelki stabilnie podczas pracy z dużą prędkością i pomaga zapobiegać podnoszeniu się etykiet, nieprawidłowemu ułożeniu, powstawaniu pęcherzyków i zmarszczek. Automatycznie uzupełnia podawanie butelek, pozycjonowanie, etykietowanie, prasowanie i rozładowywanie. Maszyna obsługuje etykietowanie jednostronne i dwustronne i może pracować samodzielnie lub połączyć się z kompletną linią rozlewniczą mleczarską.

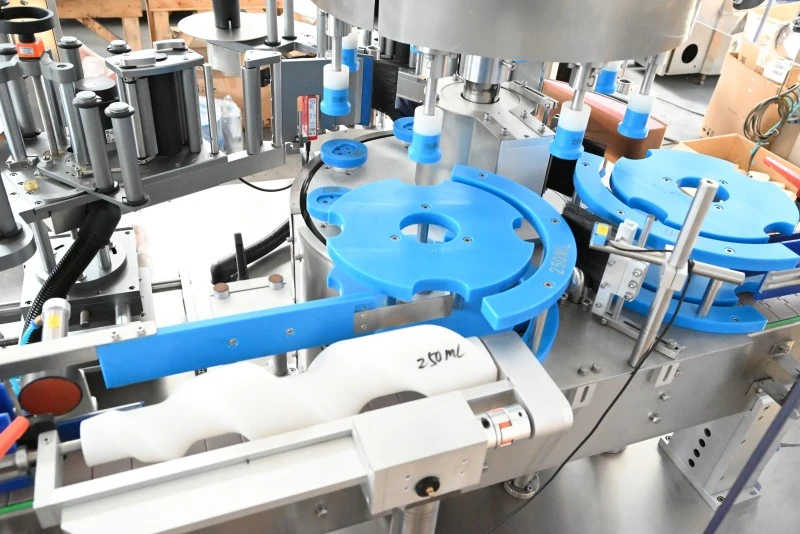

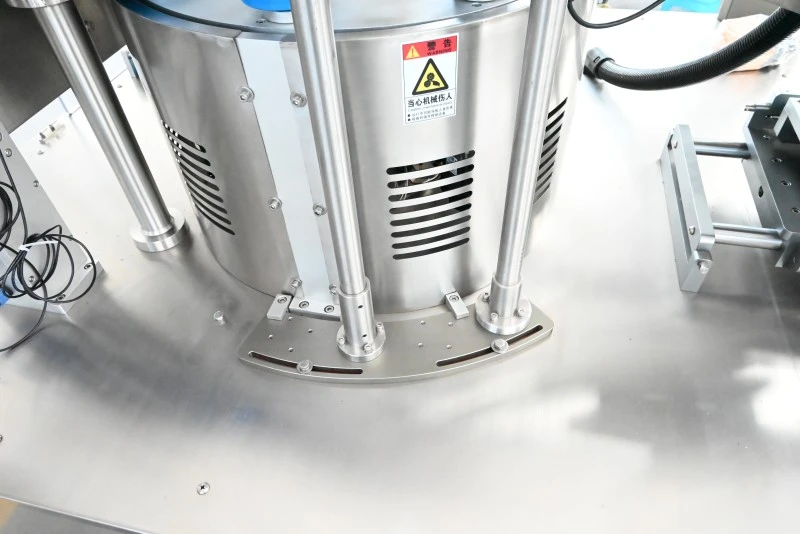

Wiele zacisków mocno trzyma butelkę jogurtu i utrzymuje ją stabilnie podczas pracy z dużą prędkością. Pomaga zapobiegać podnoszeniu i nieprawidłowemu ułożeniu etykiet na butelkach kwadratowych, płaskich i nieregularnych.
Maszyna wykonana jest ze stali nierdzewnej 304 przeznaczonej do kontaktu z żywnością. Jest odporny na korozję i wilgoć i nadaje się do obszarów produkcji mlecznej.
Serwosystem dopasowuje się do prędkości obrotowej i kontroluje płynne podawanie etykiet. Pomaga zapobiegać powstawaniu pęcherzyków i zmarszczek oraz zapewnia dokładne etykietowanie.

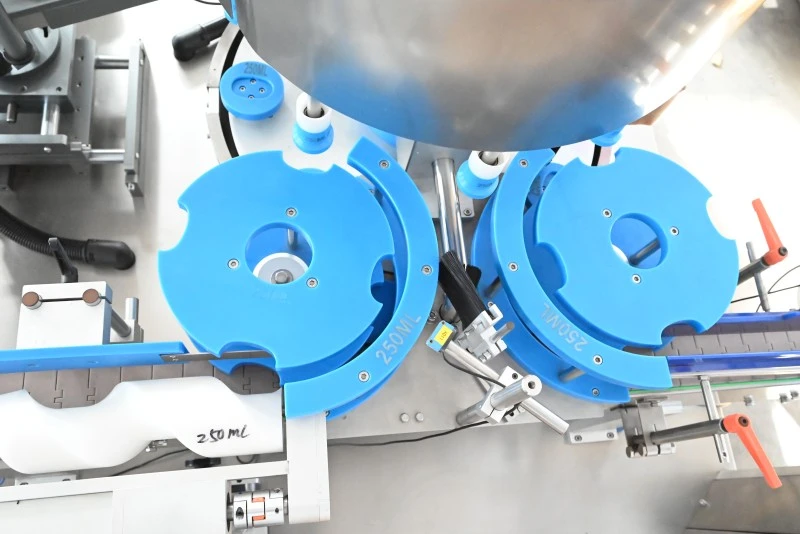

Głowicę etykietującą, uchwyty na butelki i części oddzielające butelki można szybko wymienić. Ułatwia to wymianę butelek, czyszczenie i konserwację.
Maszyna emituje alarmy dźwiękowe i świetlne w przypadku brakujących etykiet, zacięć butelek, przeciążenia i brakujących butelek. Pomaga to skrócić przestoje i ułatwia rozwiązywanie problemów.
Maszyna może łączyć się z maszynami napełniającymi, maszynami zamykającymi, maszynami kodującymi i maszynami pakującymi. Nadaje się zarówno do nowych linii mleczarskich, jak i do modernizacji istniejących linii.
| Model | PSR-B080 |
| Szybkość etykietowania | 8000 BPH (butelki na godzinę) |
| Rozmiar pojemnika | 30–100 mm (w oparciu o średnicę dna butelki; w przypadku większych rozmiarów wymagane jest dostosowanie) |
| Wysokość kontenera | 100 do 400 mm |
| Maksymalna wysokość etykiety | 200 mm |
| Maksymalna szerokość etykiety | 300 mm |
| Wymiary rolki etykiet | Średnica wewnętrzna Φ76 mm; Maksymalna średnica zewnętrzna Φ400 mm |
| Ogólny wymiar maszyny | 3000 dł. × 2500 szer. × 2000 wys. mm |
| Wysokość robocza | 1000 ± 50 mm (konfigurowalny) |
| Zasilanie | 380 V / 50 Hz / 14 kW |

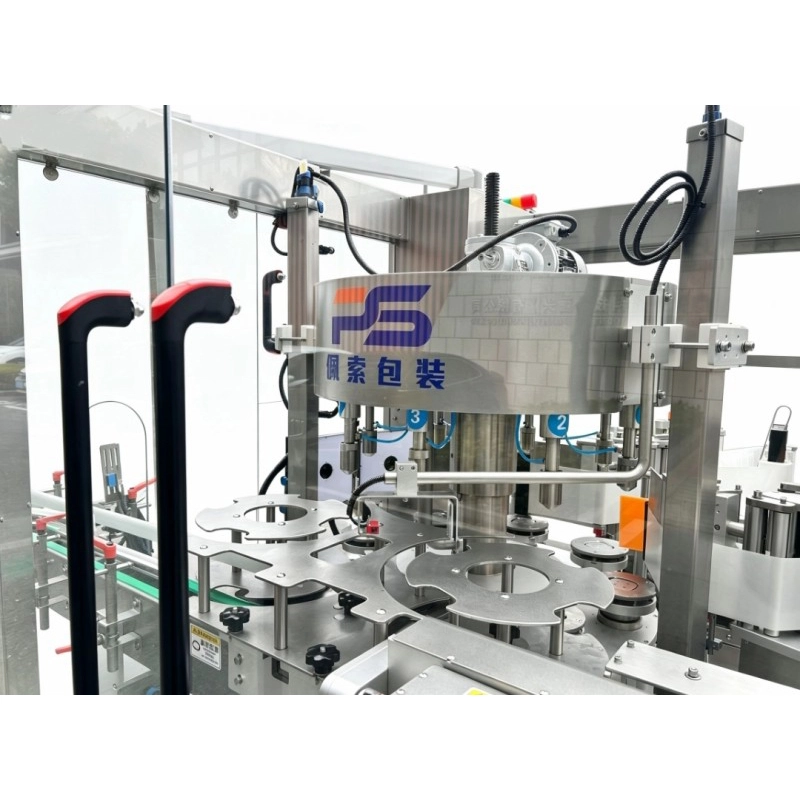

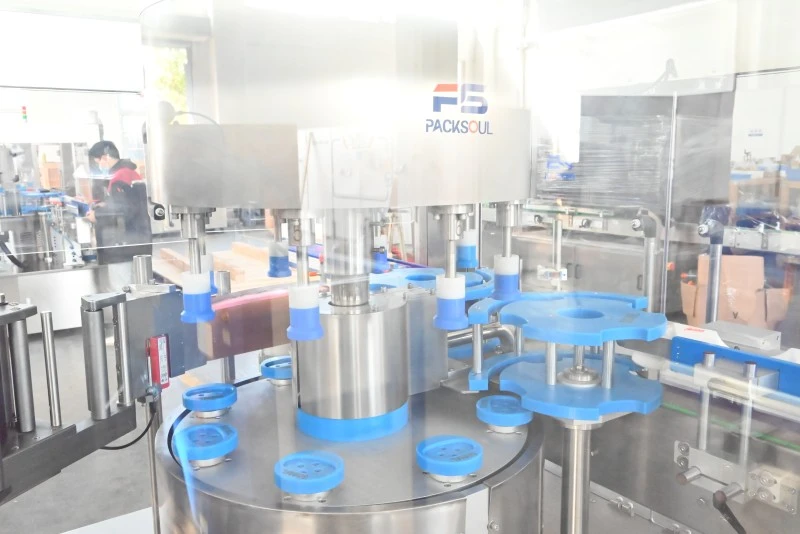

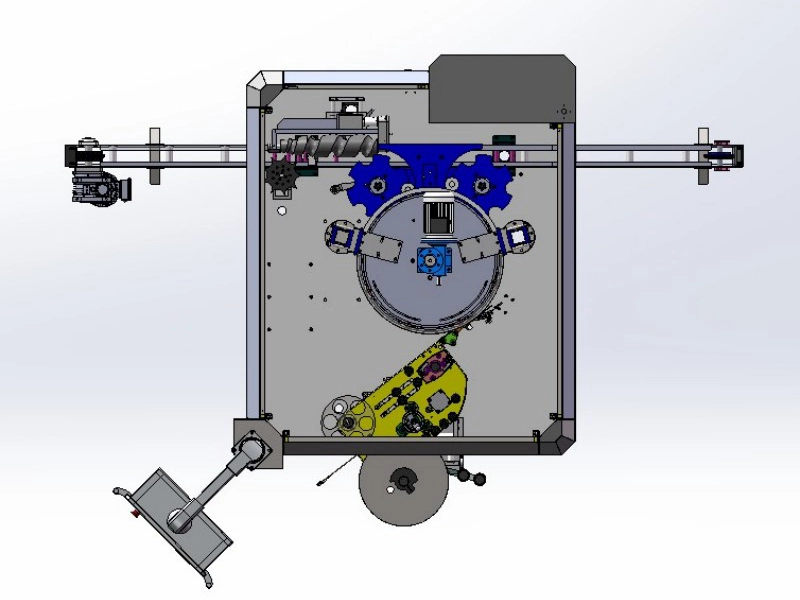

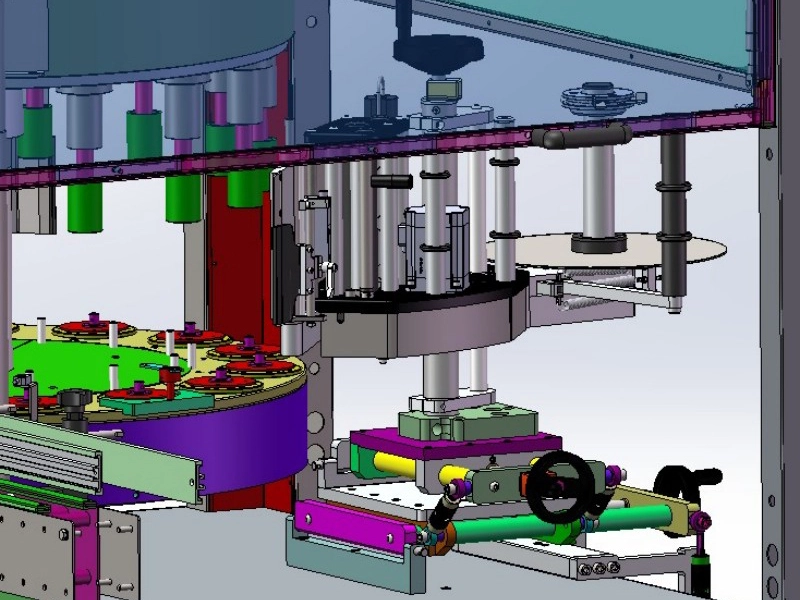

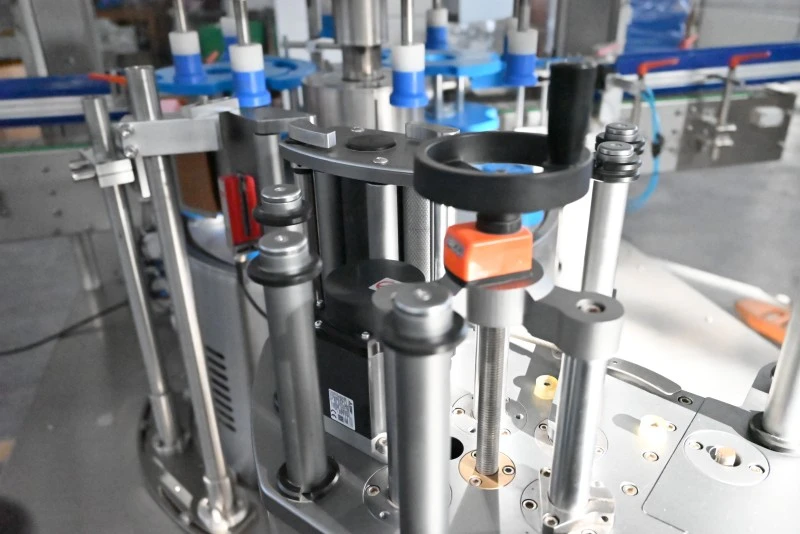

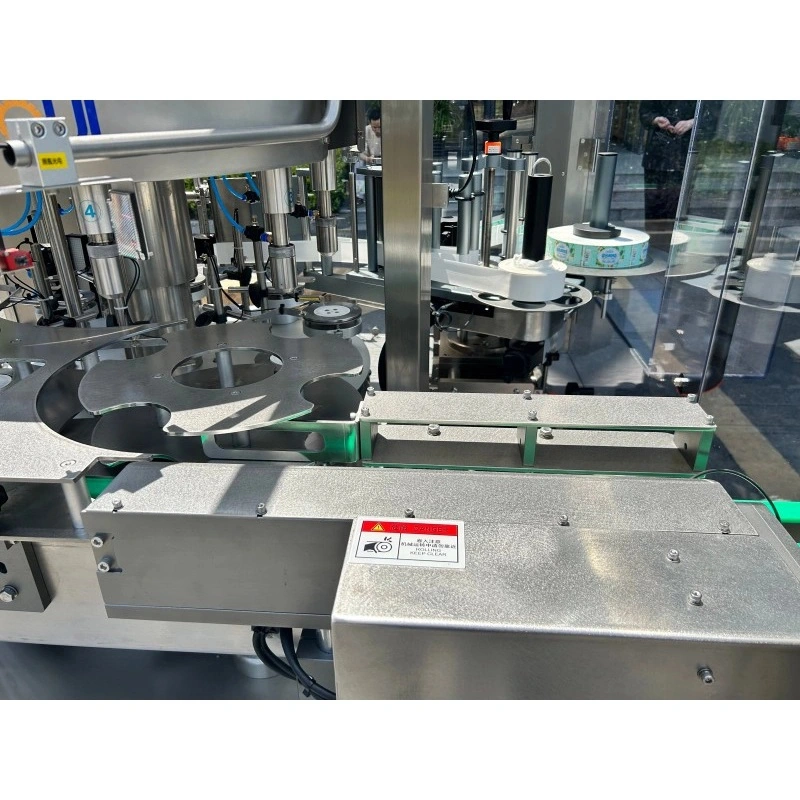

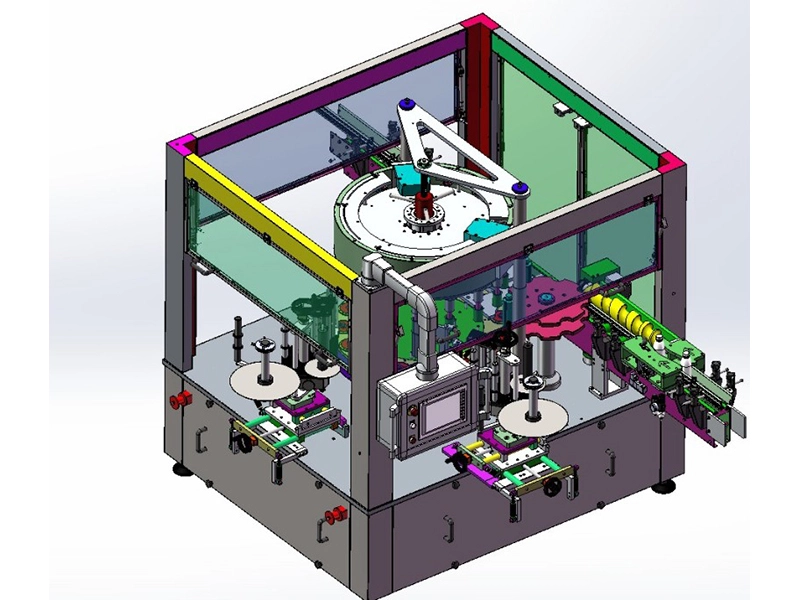

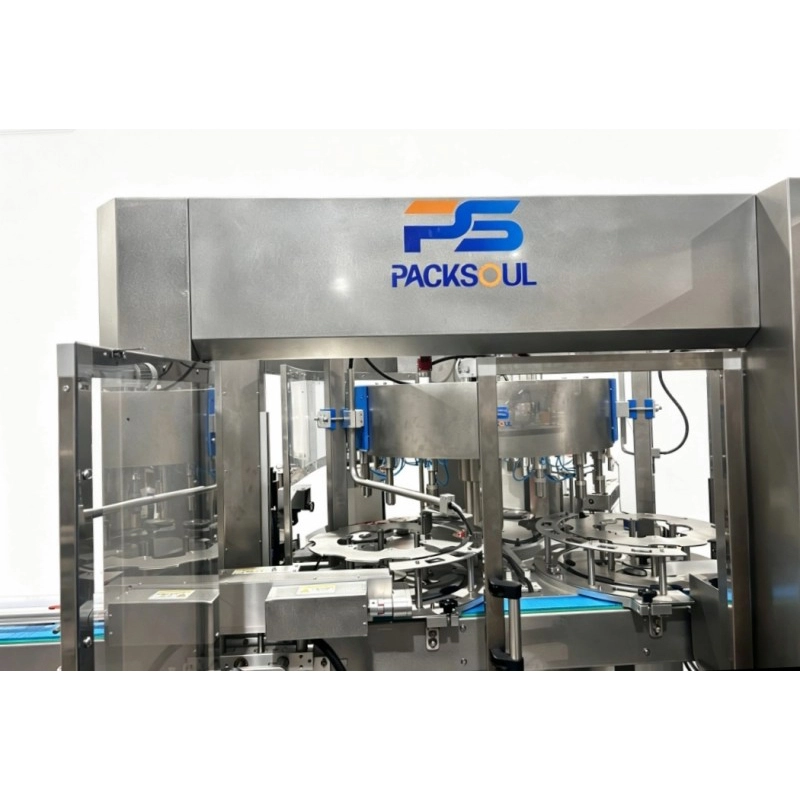

Stół obrotowy przesuwa butelki przez każdą stację, a specjalny system pozycjonowania utrzymuje butelki jogurtu na miejscu. Wiele systemów serwo śledzi prędkość butelki i synchronizuje prędkość podawania etykiet. Głowica serwo etykietująca gładko nakłada etykietę na płaskie i zakrzywione obszary butelki, a rolki dociskowe pomagają zabezpieczyć etykietę.
Maszyna monitoruje każdą stację w czasie rzeczywistym. Automatycznie zatrzymuje się i generuje alarm w przypadku zacięcia butelek, braku etykiet lub innych problemów, zapewniając płynną i ciągłą produkcję.
Produkty mleczne i napoje: Nadaje się do dużych płaskich butelek po jogurtach, kwadratowych butelek po mleku fermentowanym, butelek po napojach probiotycznych, butelek po jogurtach dla dzieci, butelek po świeżym mleku i innych pojemników na nabiał.
Zastosowanie produkcyjne: Nadaje się do zautomatyzowanych fabryk mleczarskich, linii produkcyjnych OEM jogurtów, niskotemperaturowych zakładów mleczarskich, łańcuchowych linii produkcyjnych produktów mlecznych i obiektów pakowania produktów mlecznych na eksport.
Codzienna konserwacja: Wytrzyj obudowę ze stali nierdzewnej miękką szmatką i usuń klej z uchwytów na butelki i rolek dociskowych. Nie spryskiwać skrzynki elektrycznej wodą pod wysokim ciśnieniem.
Konserwacja cotygodniowa: Sprawdź serwomotor i łańcuch napędowy. Dodaj smar do kontaktu z żywnością do ruchomych części i zwolnij naprężenie rolki z etykietami, aby zapobiec przyklejaniu się etykiet.
Konserwacja comiesięczna: Wyczyść uchwyty na butelki i czujniki. Sprawdź dokładność oznakowania i usuń wilgoć ze skrzynki elektrycznej w wilgotnych warunkach.
Przechowywanie długoterminowe: Przykryj maszynę, zwolnij napięcie rolek, usuń etykiety i przechowuj maszynę w suchym i wentylowanym miejscu.

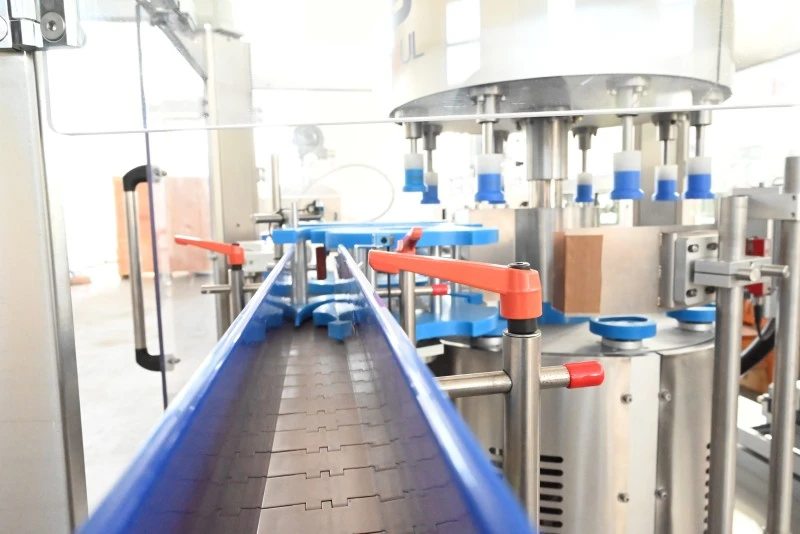

1. Karmienie butelką: Butelki z jogurtem wchodzą do stanowisk obrotowych poprzez przenośnik.
2. Pozycjonowanie butelek: wiele zacisków utrzymuje płaską powierzchnię każdej butelki i utrzymuje ją we właściwej pozycji.
3. Podawanie etykiet serwo: System serwo podąża za prędkością obrotową i płynnie usuwa papier podkładowy etykiet.
4. Etykietowanie krawędzi: Etykieta obejmuje płaskie i krawędziowe obszary butelki. Rolki dociskowe wygładzają etykietę i zapobiegają podnoszeniu krawędzi.
5. Rozładunek produktu: Oznakowane butelki opuszczają stanowiska obrotowe i przechodzą do następnego procesu.
6. Automatyczne monitorowanie: Maszyna sprawdza działanie w czasie rzeczywistym. Zacięcia butelek, brakujące etykiety i braki materiałów powodują uruchomienie alarmu i automatyczne zatrzymanie.
| NIE. | Nazwa komponentu | Marka |
| 1 | HMI | Schneider (Francja) |
| 2 | Silnik serwo | Schneider (Francja) |
| 3 | Serwonapęd | Schneider (Francja) |
| 4 | Główny silnik | Schneider (Francja) |
| 5 | Silnik przenośnika | Transky (Włochy) |
| 6 | PLC | Schneider (Francja) |
| 7 | Przetwornica częstotliwości | Schneider (Francja) |
| 8 | Przetwornica częstotliwości | Schneider (Francja) |
| 9 | Przezroczysty czujnik etykiet | LEUZE (Niemcy) |
| 10 | Czujnik wykrywania obiektów (typ fotoelektryczny odblaskowy) | CHORY (Niemcy) |
| 11 | Detekcja czujnika fotoelektrycznego (typ odblaskowy) | CHORY (Niemcy) |
| 12 | Przełącznik zbliżeniowy | CHORY (Niemcy) |
| 13 | Przełączanie zasilania | MW (Tajwan, Chiny) |
| 14 | Uniwersalny przełącznik | MOELLER (Niemcy) |
| 15 | Wyłącznik awaryjny | Schneider (Francja) |
| 16 | Wyłącznik różnicowo-prądowy | Schneider (Francja) |
| 17 | Miniaturowy wyłącznik automatyczny | Schneider (Francja) |
| 18 | Stycznik prądu przemiennego | Schneider (Francja) |
| 19 | Enkoder obrotowy | Nemicon (Japonia) |
| 20 | Elektryczny pierścień ślizgowy | Senringa |
| 21 | Ciśnieniomierz | Panasonic (Japonia) |
| 22 | Kamera wizyjna | Hikvision |

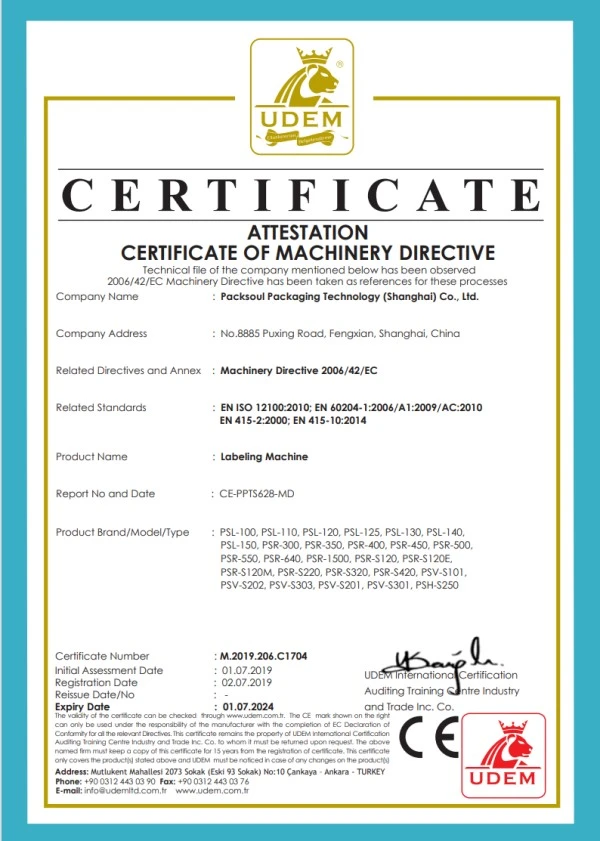

Maszyna do samoprzylepnego etykietowania butelek jogurtu przechodzi pełną kontrolę jakości przed dostawą. Maszyna jest testowana przez 2 godziny bez obciążenia i z prawdziwymi butelkami jogurtu. Dokładność etykietowania, etykietowanie krawędzi i działanie serwomechanizmu są w pełni sprawdzane. Dostępne są dokumenty certyfikacyjne CE. Każda maszyna jest testowana w rzeczywistych warunkach produkcyjnych przed pakowaniem i wysyłką.

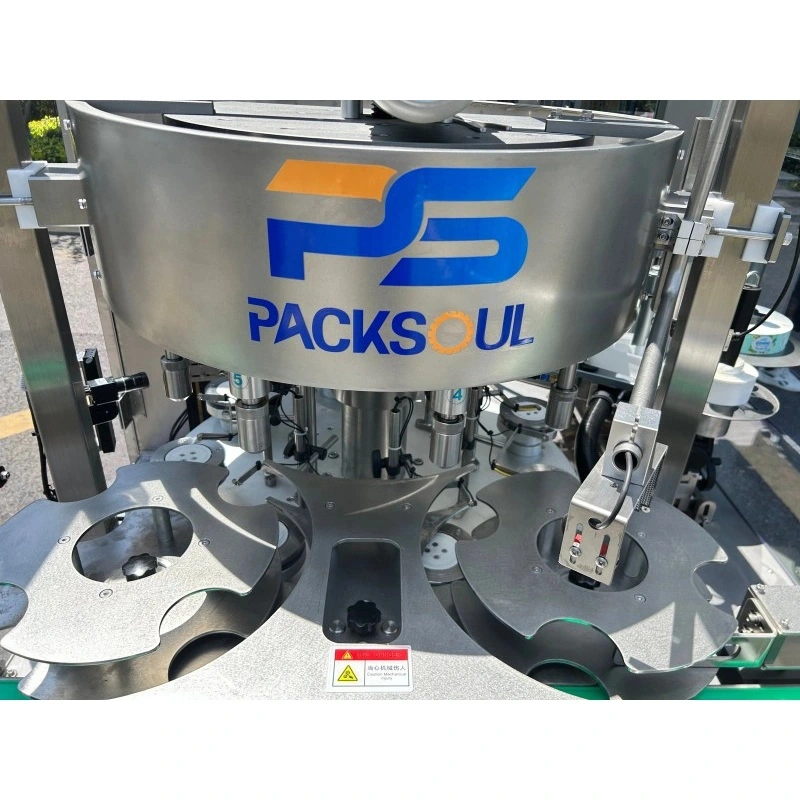

W maszynie zastosowano specjalny wielopunktowy system pozycjonowania butelek jogurtowych. Mocno trzyma płaską powierzchnię i pomaga zapobiegać podnoszeniu się etykiet i nieprawidłowemu ułożeniu ich krawędzi podczas produkcji z dużą szybkością.
Zaciski i części do etykiet można szybko usunąć. Ułatwia to wymianę butelek, czyszczenie i konserwację oraz skraca przestoje.
Maszyna wykorzystuje standardowe interfejsy przemysłowe i może łączyć się z urządzeniami do napełniania, kodowania i innymi urządzeniami produkcyjnymi. Współpracuje zarówno z nowymi, jak i istniejącymi liniami mleczarskimi.
Maszyna została przetestowana na rzeczywistych liniach produkcyjnych mleczarskich. Dostępne są niestandardowe uchwyty na butelki i rozwiązania do etykietowania dla specjalnych kształtów butelek i rozmiarów etykiet.
Klient przygotowuje miejsce pracy i zasilanie. W razie potrzeby zapewniamy zdalne wskazówki dotyczące instalacji i podłączenie linii wsparcia.
Zapewniamy indywidualne uruchomienie i szkolenie online. Dostępne są także instrukcje obsługi i filmy dotyczące zmiany butelek, zmiany etykiet i podstawowych ustawień.
Kompletna maszyna posiada 1 rok gwarancji, z wyłączeniem części eksploatacyjnych takich jak czujniki i rolki. Uszkodzone części spowodowane czynnikami innymi niż ludzkie są dostarczane bezpłatnie w okresie gwarancyjnym.
Dostępna jest pomoc techniczna online przez 7 dni i 24 godziny. Lokalni partnerzy serwisowi mogą działać w niektórych regionach zamorskich.

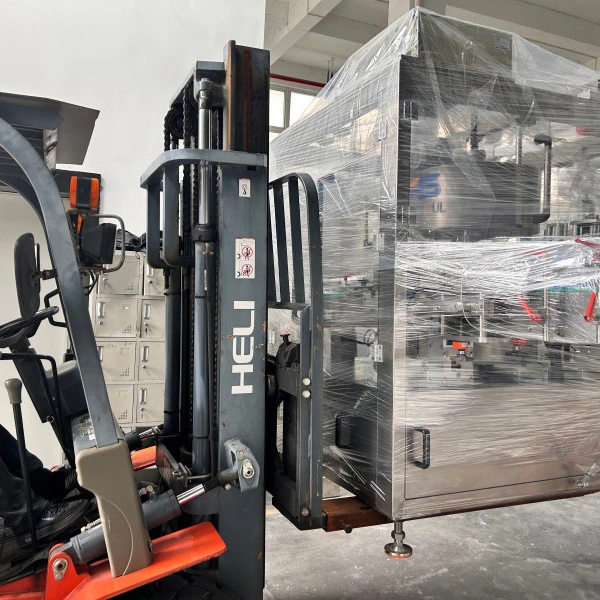

Maszyna do samoprzylepnego etykietowania butelek jogurtu jest pakowana w eksportowe drewniane skrzynie z piankową ochroną dla części elektrycznych i precyzyjnych. Każda maszyna jest w pełni testowana przed wysyłką.
Maszynę można pakować w sekcje, aby zmniejszyć rozmiar przesyłki i zmieścić pojemniki 20GP i 40GP. Dostępne są rozwiązania niestandardowe w zależności od rozmiaru butelki, rozmiaru etykiety i wydajności produkcyjnej. Można dostarczyć kompletne dokumenty eksportowe.
PackSoul ma wieloletnie doświadczenie w sprzęcie do pakowania i etykietowania produktów mlecznych. Współpracujemy z klientami w różnych krajach i zrealizowaliśmy projekty etykietowania jogurtów w Azji Południowo-Wschodniej, Ameryce Południowej, na Bliskim Wschodzie i w Australii.
Możemy dostarczyć prawdziwe zdjęcia maszyn, filmy z linii produkcyjnej i referencje projektów zagranicznych. Można również zorganizować wizyty w fabryce.
Odp.: Standardowe maszyny do okrągłych butelek podążają głównie za zakrzywioną powierzchnią butelki. W tej maszynie zastosowano specjalne ustawienie płaskich i krawędziowych butelek po jogurtach, aby ograniczyć podnoszenie i nieprawidłowe ustawienie etykiet.
O: Tak. Niestandardowe uchwyty na butelki mogą być wykonane dla nieregularnych, płaskich i wielokrawędziowych butelek jogurtowych.
O: Tak. Może łączyć się z maszynami do napełniania, zamykania i kodowania w celu automatycznej produkcji.
O: Tak. Zasilacze takie jak AC 110 V i 415 V można dostosować do różnych krajów.
O: Tak. Można dodać czujnik przezroczystych etykiet, który wykrywa przezroczyste etykiety PET i srebrne.
O: Tak. System serwo umożliwia łatwą regulację prędkości na potrzeby testowania, normalnej produkcji i produkcji wielkoseryjnej.
