Oferujemy pełną gamę maszyn do etykietowania rotacyjnego i liniowego — w tym modele OPP z 12/16/24 stacjami do klejenia na gorąco i warianty naklejek samoprzylepnych z 4/6/8/12/16/24 stacjami — przeznaczonych do zastosowań związanych z napojami, kosmetykami, farmaceutykami i codziennymi chemikaliami.

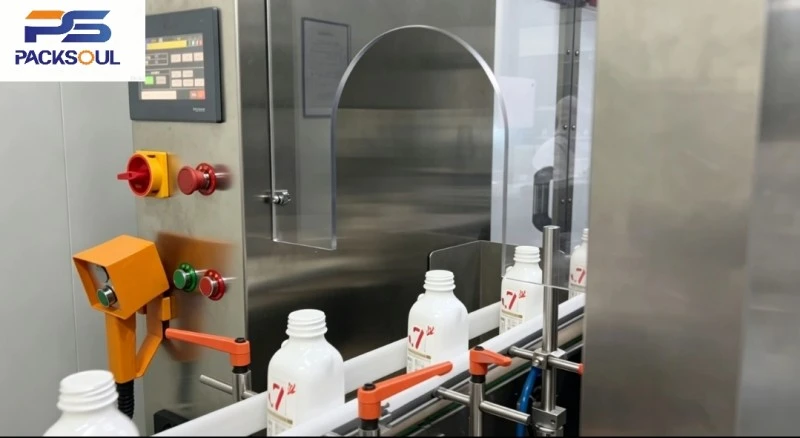

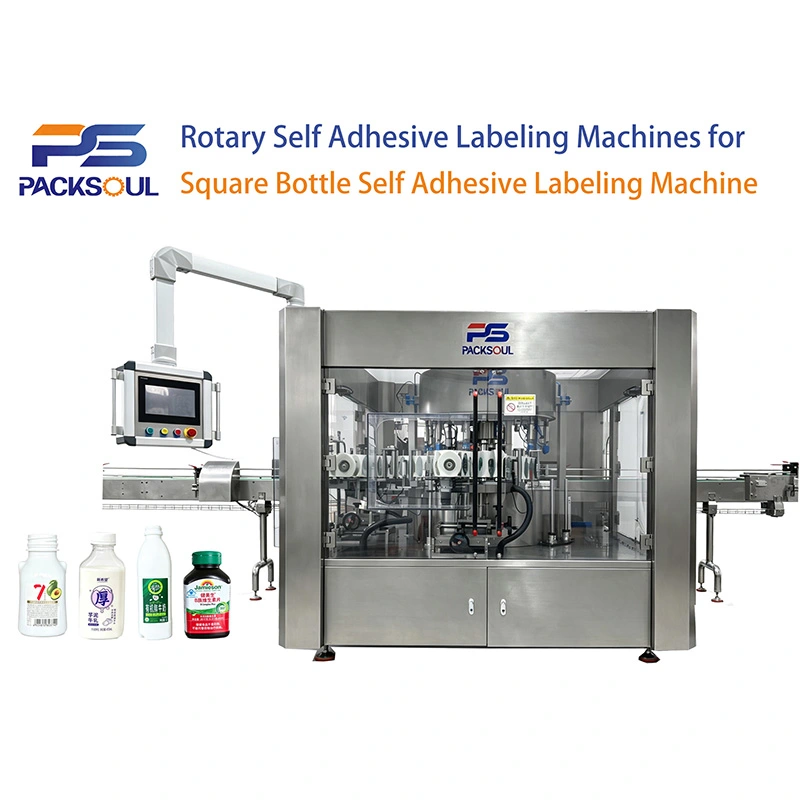

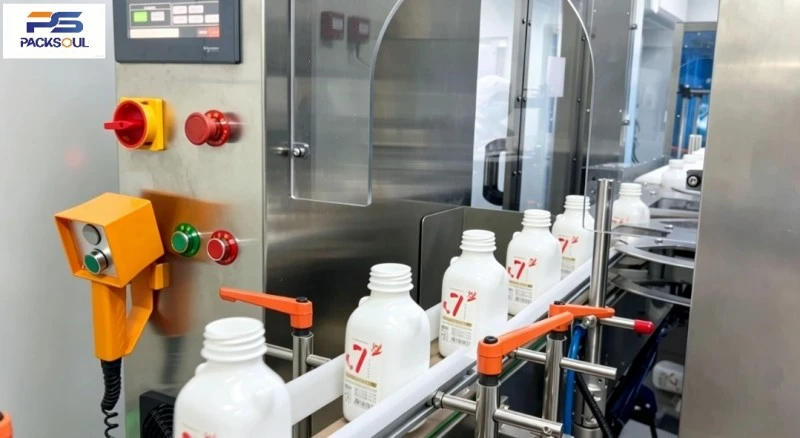

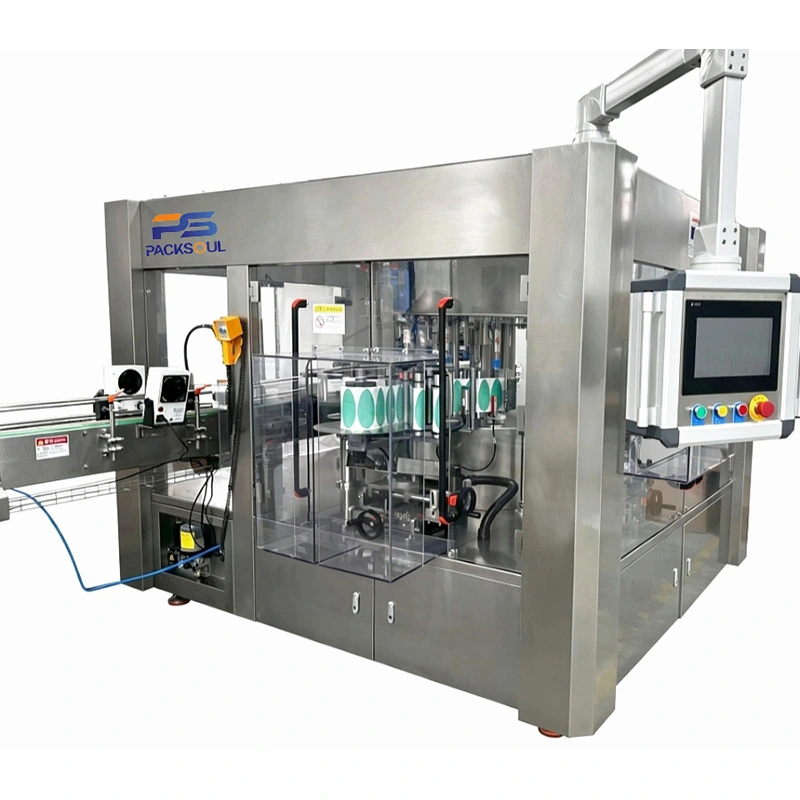

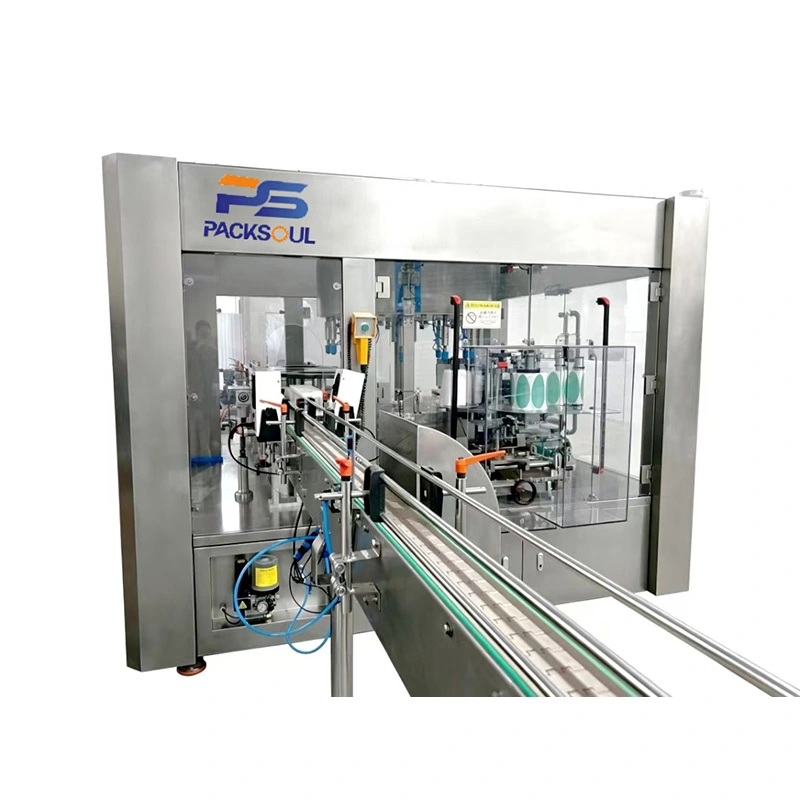

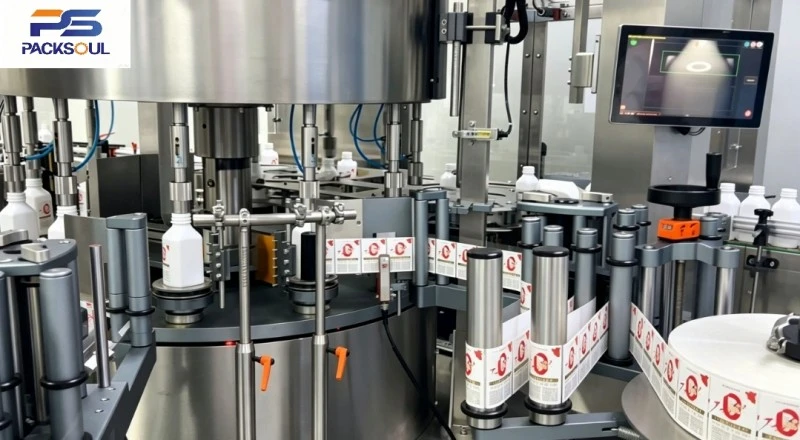

Maszyna do etykietowania samoprzylepnych butelek kwadratowych to szybka automatyczna maszyna do etykietowania przeznaczona do pojemników kwadratowych, prostokątnych i płaskokwadratowych. Obsługuje jednostronne, dwustronne i wielostronne etykietowanie narożne.

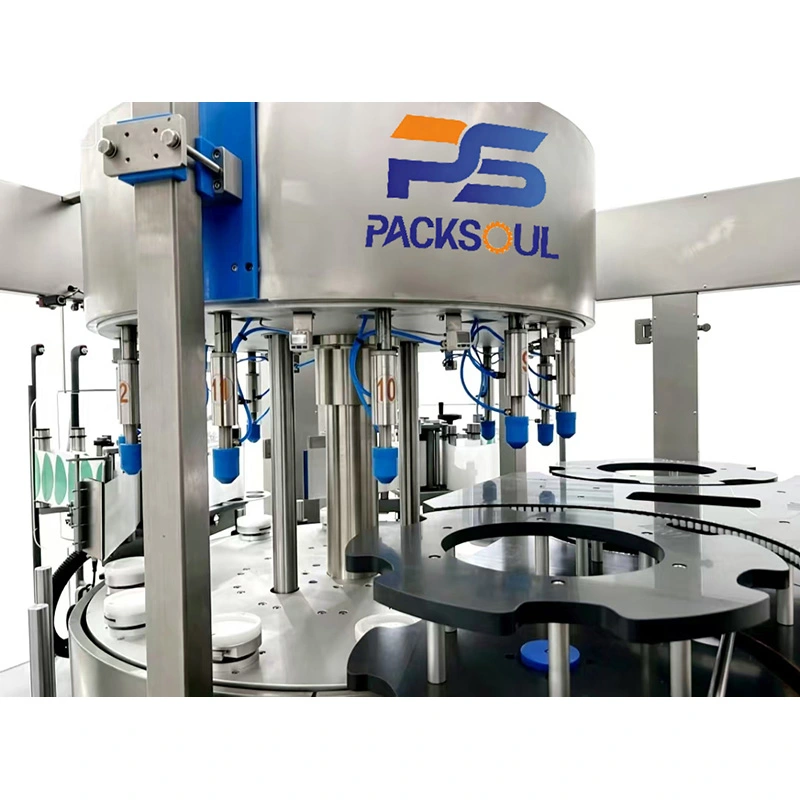

Maszyna składa się z podstawy, układu przenośników, stołu obrotowego, podwójnych stanowisk etykietujących, serwomechanizmów pozycjonujących i elektrycznego układu sterowania. Precyzyjna separacja koła gwiazdowego i 12 niezależnych serwomechanizmów bezpiecznie ustawiają każdą butelkę, zapewniając dokładne etykietowanie na rogach i powierzchniach bocznych.
Maszyna może pracować samodzielnie lub zintegrować się z liniami napełniania i zamykania w przypadku produkcji wielkoseryjnej.

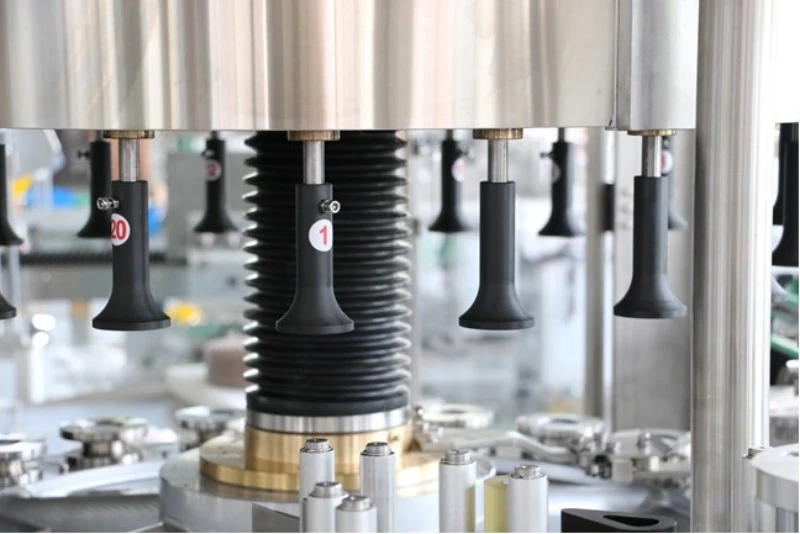

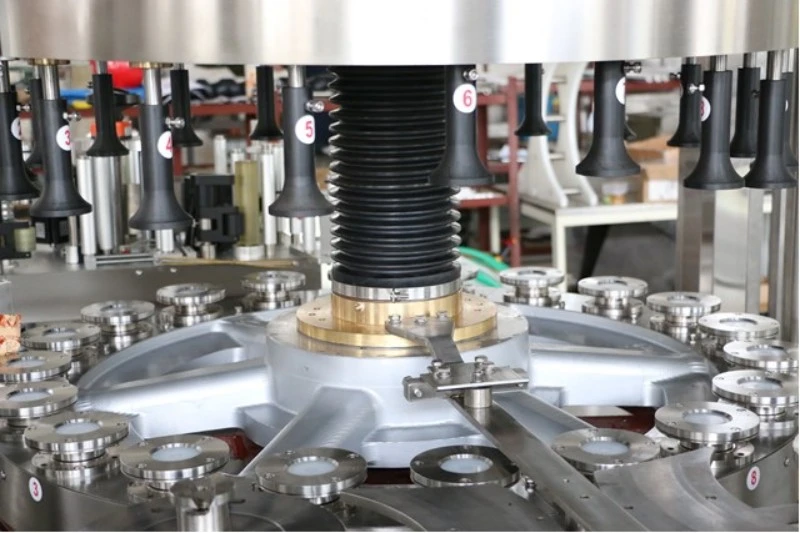

Każda stacja wykorzystuje niezależny uchwyt napędzany serwomechanizmem, zapewniający stabilne pozycjonowanie butelek i płynną, cichą pracę przy dużej prędkości.
Umożliwia dokładne etykietowanie boków i narożników butelek. Specjalne mocowania pomagają utrzymać długie etykiety płasko i bez zmarszczek.
Głowica etykietująca obsługuje regulację wielokierunkową. Beznarzędziowa regulacja sprawia, że wymiana butelki jest szybka i łatwa.
Ulepszony system podawania etykiet zapewnia stabilne napięcie i płynną aplikację etykiet, redukując pęcherzyki i zmarszczki.
Podawanie etykiet za pomocą serwonapędu zapewnia dokładne i stabilne dozowanie etykiet. Proste automatyczne sterowanie ułatwia obsługę.
Główne elementy maszyny są opracowywane i produkowane we własnym zakresie. Części zamienne są łatwo dostępne, co ułatwia konserwację.
Części obrabiane CNC oraz pyłoszczelna i wodoodporna konstrukcja zapewniają stabilną pracę w wilgotnych środowiskach produkcyjnych.
System monitoruje przepływ butelek i wykrywa zacięcia butelek. Maszyna zatrzymuje się automatycznie w przypadku wystąpienia nietypowych warunków lub otwarcia drzwi bezpieczeństwa.
| Model | PSR-B120 |
| Szybkość etykietowania | 12000 BPH (butelki na godzinę) |
| Średnica pojemnika | 30–100 mm (w oparciu o średnicę dna butelki; w przypadku większych rozmiarów wymagane jest dostosowanie) |
| Wysokość kontenera | 100‑400 mm |
| Maksymalna wysokość etykiety | 200 mm |
| Maksymalna szerokość etykiety | 300 mm |
| Rozmiar rolki etykiet | Średnica wewnętrzna: Φ76,2 mm; Średnica zewnętrzna: Φ400 mm |
| Ogólne wymiary maszyny | 4000 dł. × 2500 szer. × 2000 wys. mm |
| Wysokość stołu roboczego | 1000 ± 50 mm (konfigurowalny) |

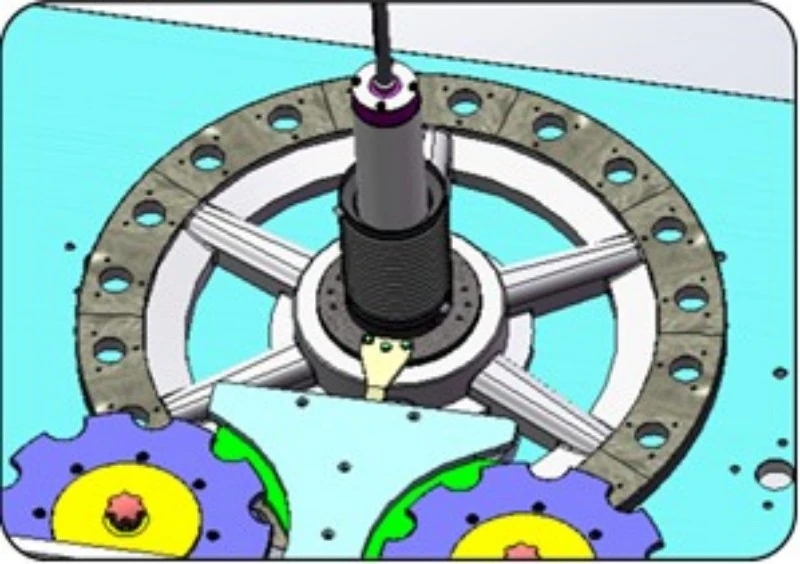

Maszyna do etykietowania samoprzylepnych butelek kwadratowych PACKSOUL wykorzystuje system pozycjonowania z obrotowym kołem gwiazdowym i podawanie etykiet sterowane serwomechanizmem. Butelki są oddzielane i podawane do stacji obrotowej w uporządkowany sposób. Uchwyty serwo bezpiecznie trzymają i ustawiają każdą butelkę, podczas gdy 12 niezależnych uchwytów serwo reguluje kąt butelki zgodnie z ustawionym programem.
System pozycjonowania wykrywa położenie butelki i steruje systemem serwo w celu dokładnej regulacji kąta. Stacja etykietująca napędzana serwo podaje etykiety, a szczotka do etykietowania narożnego wygładza etykiety po bokach i w rogach. Po oznakowaniu butelki są wyładowywane za pomocą koła ostrogowego. Cały proces przebiega automatycznie.

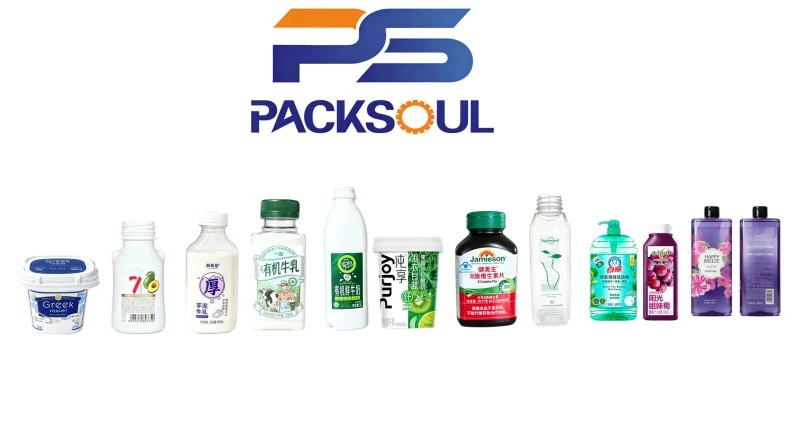

Ta samoprzylepna maszyna do etykietowania butelek kwadratowych nadaje się do etykietowania dużych ilości pojemników kwadratowych i prostokątnych w różnych gałęziach przemysłu.
Przemysł napojów: Kwadratowe butelki na soki, butelki na przyprawy i butelki na napoje herbaciane.
Przemysł higieny osobistej: Kwadratowe butelki na szampony, płaskie kwadratowe butelki do mycia ciała i pojemniki na perfumy.
Produkty farmaceutyczne i zdrowotne: Kwadratowe butelki z płynami doustnymi i butelki z produktami zdrowotnymi.
Przemysł chemiczny: Kwadratowe pojemniki na odczynniki i małe beczki na chemikalia.
Maszyna nadaje się do szybkich, ciągłych linii produkcyjnych. Dostępne są rozwiązania niestandardowe dla specjalnych kształtów butelek.
Codziennie czyść łańcuch przenośnika, koła ostrogowe, głowicę etykietującą i czujniki fotoelektryczne. Usuń pozostałości etykiet i kurz.
Regularnie sprawdzaj serwomotory i serwonapędy. W razie potrzeby dostosuj mocowania butelek i pozycję etykietowania.
W wilgotnych warsztatach regularnie osuszaj szafkę elektryczną.
Nie myć szafki elektrycznej ani serwomotorów bezpośrednio za pomocą pistoletu na wodę pod wysokim ciśnieniem.
W przypadku długotrwałego przestoju zwolnij naprężenie rolki etykiet i nacisk uchwytu butelki, aby zapobiec deformacji i gromadzeniu się kleju.
Regularnie sprawdzaj osłony zabezpieczające, blokady drzwi bezpieczeństwa oraz system otwierania i zamykania osprzętu.

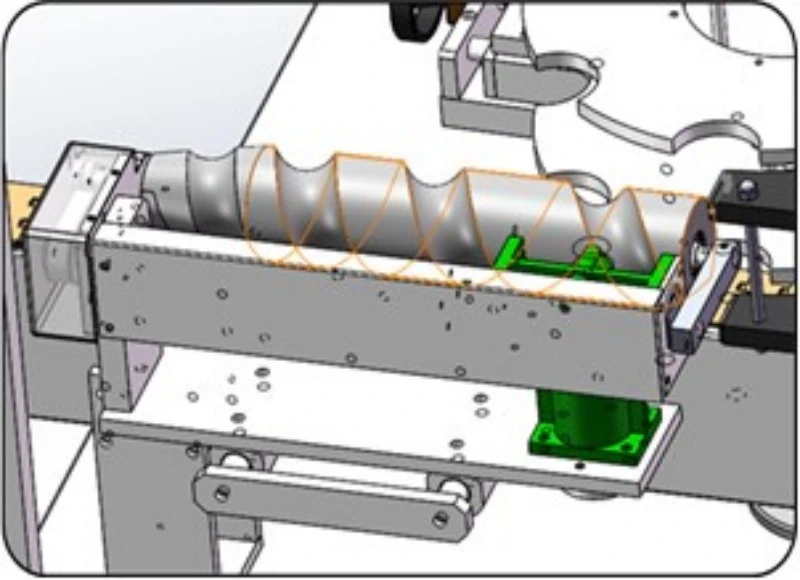

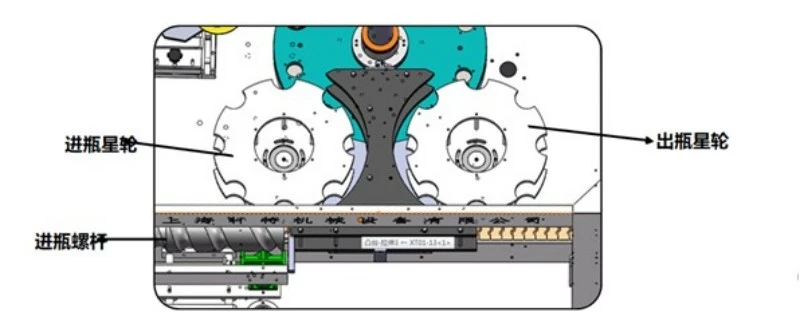

Butelki kwadratowe podawane są przez przenośnik, a ślimak podający rozdziela je równomiernie.

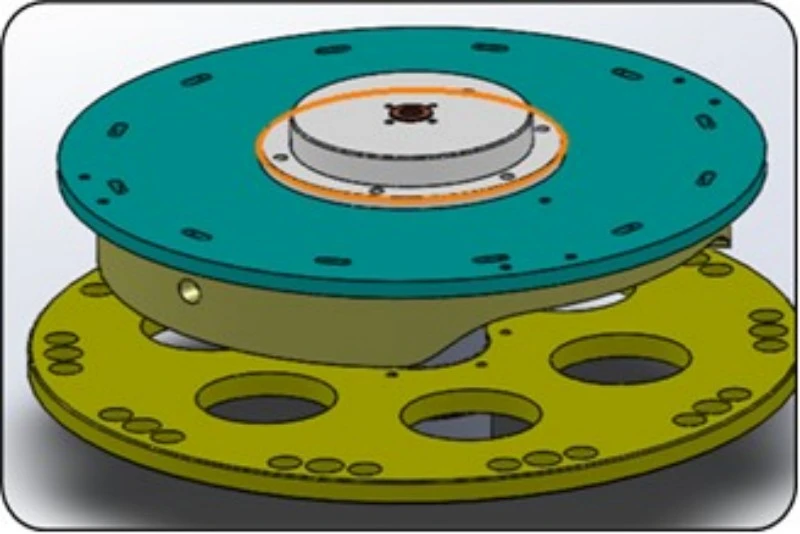

Koło ostrogowe podające płynnie przenosi butelki do stacji obrotowej.
Serwomechanizm zamyka i utrzymuje butelkę ze wszystkich stron, korygując kąt butelki.
System pozycjonowania serwo wykrywa położenie butelki i dostosowuje kąt.
Urządzenie serwo obraca butelkę do zadanej pozycji do etykietowania i blokuje ją w miejscu.

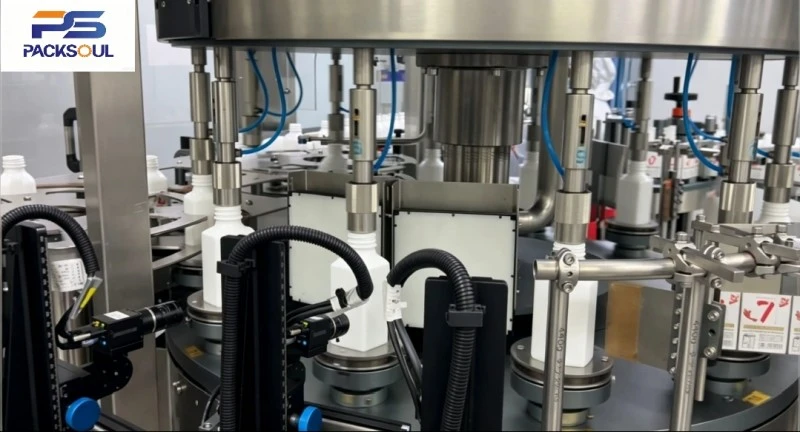

Stacja etykietująca serwo podaje etykietę, a szczotka narożna mocno dociska ją do boków i narożników.
Oznakowane butelki są wyładowywane przez koło ostrogowe odbierające i przechodzą do następnego procesu.
| NIE. | Nazwa komponentu | Marka |
| 1 | HMI | Schneider (Francja) |
| 2 | Silnik serwo | Schneider (Francja) |
| 3 | Serwonapęd | Schneider (Francja) |
| 4 | Główny silnik | Schneider (Francja) |
| 5 | Silnik przenośnika | Transky (Włochy) |
| 6 | PLC | Schneider (Francja) |
| 7 | Przetwornica częstotliwości | Schneider (Francja) |
| 8 | Przetwornica częstotliwości | Schneider (Francja) |
| 9 | Przezroczysty czujnik etykiet | LEUZE (Niemcy) |
| 10 | Czujnik wykrywania obiektów (typ fotoelektryczny odblaskowy) | CHORY (Niemcy) |
| 11 | Detekcja czujnika fotoelektrycznego (typ odblaskowy) | CHORY (Niemcy) |
| 12 | Przełącznik zbliżeniowy | CHORY (Niemcy) |
| 13 | Przełączanie zasilania | MW (Tajwan, Chiny) |
| 14 | Uniwersalny przełącznik | MOELLER (Niemcy) |
| 15 | Wyłącznik awaryjny | Schneider (Francja) |
| 16 | Wyłącznik różnicowo-prądowy | Schneider (Francja) |
| 17 | Miniaturowy wyłącznik automatyczny | Schneider (Francja) |
| 18 | Stycznik prądu przemiennego | Schneider (Francja) |
| 19 | Enkoder obrotowy | Nemicon (Japonia) |
| 20 | Elektryczny pierścień ślizgowy | Senringa |
| 21 | Ciśnieniomierz | Panasonic (Japonia) |

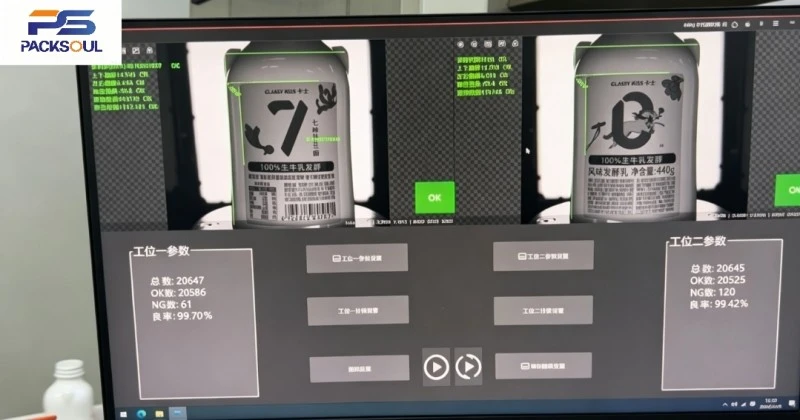

| 22 | Kamera wizyjna | Hikvision |
1. Wszystkie komponenty elektryczne spełniają normy CE.
2. Maszyna jest precyzyjnie obrobiona CNC ze ścisłą kontrolą tolerancji, co zapewnia stabilną i cichą pracę. Maszyna do etykietowania butelek kwadratowych została specjalnie przetestowana pod kątem przechowywania butelek i etykietowania narożnego.
3. Przed wysyłką każda maszyna przechodzi ciągłe testy bez obciążenia, obejmujące dokładność etykietowania, działanie serwomechanizmu i funkcje zatrzymania bezpieczeństwa.
4. Maszyna ma zamkniętą, pyłoszczelną i odporną na korozję konstrukcję z korpusem ze stali nierdzewnej 304 zapewniającym dłuższą żywotność.
Większość rotacyjnych maszyn do etykietowania jest przeznaczona do butelek okrągłych i może powodować problemy, takie jak przesuwanie się butelek, marszczenie etykiet w rogach i błędy w pozycjonowaniu, gdy są używane do butelek kwadratowych. Maszyna do etykietowania samoprzylepnych butelek kwadratowych PACKSOUL została specjalnie zaprojektowana do butelek kwadratowych. Każda stacja posiada niezależny serwomechanizm i programowalną krzywkę elektroniczną z regulowanymi parametrami umożliwiającymi dokładne etykietowanie dwustronne i narożne.
12 niezależnych serwomechanizmów utrzymuje kwadratowe butelki stabilnie podczas pracy z dużą prędkością i zapewnia płynne etykietowanie na rogach.
Wszystkie blachy i części obrabiane są produkowane we własnym zakresie. Części zamienne są przechowywane w magazynie, co zapewnia szybką dostawę i serwis.
Modułowe mocowania umożliwiające szybką wymianę umożliwiają łatwą wymianę butelek bez użycia narzędzi, redukując przestoje produkcyjne.
System blokady bezpieczeństwa automatycznie zatrzymuje maszynę w przypadku zacięcia butelki lub otwarcia drzwi, zmniejszając ryzyko uszkodzenia produktu i maszyny.
Pyłoszczelna i wodoodporna konstrukcja umożliwia stabilną pracę w wilgotnych środowiskach produkcji żywności i środków higieny osobistej.

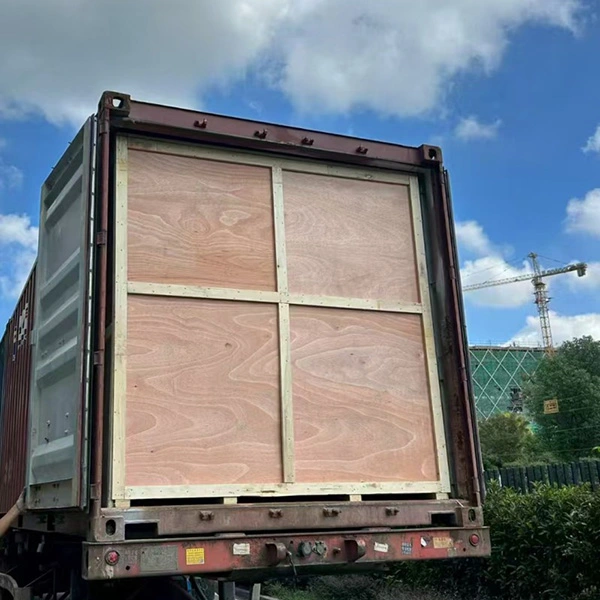

Eksportowe, niepoddawane fumigacji drewniane skrzynie służą do bezpiecznego transportu morskiego i powietrznego na duże odległości, z zabezpieczeniem przed wstrząsami i wilgocią.
Kluczowe części ruchome są wzmocnione oddzielnie, aby zapobiec przemieszczaniu się podczas transportu.
Listy przewozowe, protokoły kontroli, certyfikaty zgodności i dokumenty celne eksportowe dostarczane są wraz z przesyłką.
Dostępne są warunki FOB, CIF i DDP.
Inżynierowie mogą zapewnić instalację na miejscu i dostosować maszynę na podstawie rzeczywistych próbek kwadratowych butelek. Dostępna jest również pełna integracja i uruchomienie linii produkcyjnej.
Szkolenia na miejscu obejmują obsługę maszyny, wymianę butelek, regulację parametrów, podstawowe rozwiązywanie problemów i codzienną konserwację. Dostępne są instrukcje, zdjęcia i filmy.
Maszyna objęta jest roczną gwarancją. W okresie gwarancyjnym zapewniana jest bezpłatna naprawa usterek innych niż spowodowane przez człowieka. Po zakończeniu gwarancji dostępna jest dożywotnia konserwacja, za części pobierana jest osobna opłata.
W przypadku rozwiązywania problemów dostępna jest zdalna pomoc wideo. Inżynierowie mogą uzyskać wsparcie na miejscu w przypadku złożonych problemów. Typowe części zamienne są przechowywane w magazynie i zwykle wysyłane w ciągu 3 dni roboczych od potwierdzenia zamówienia.
Prowadzona jest dokumentacja serwisowa, a nasi technicy regularnie sprawdzają działanie maszyny oraz zapewniają wsparcie produkcyjne i konserwacyjne.
PackSoul ma szerokie doświadczenie w zakresie rotacyjnych urządzeń etykietujących do produkcji przemysłowej. Nasze maszyny do etykietowania butelek kwadratowych są używane na rynkach zagranicznych w Europie, Azji Południowo-Wschodniej, na Bliskim Wschodzie, w Ameryce Południowej i Afryce.

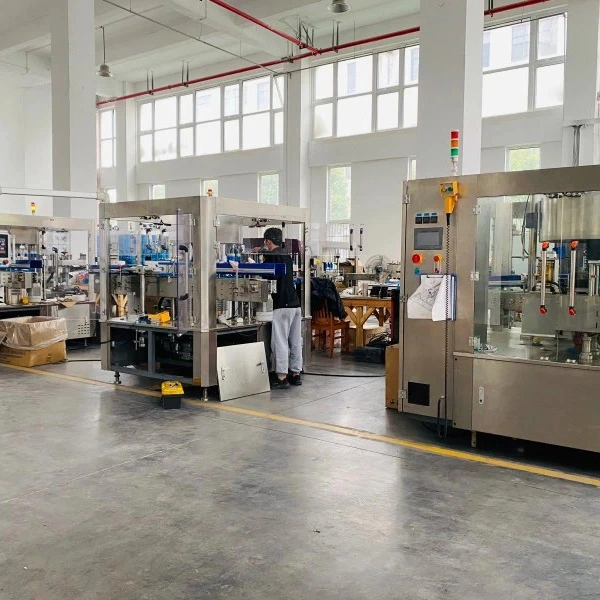

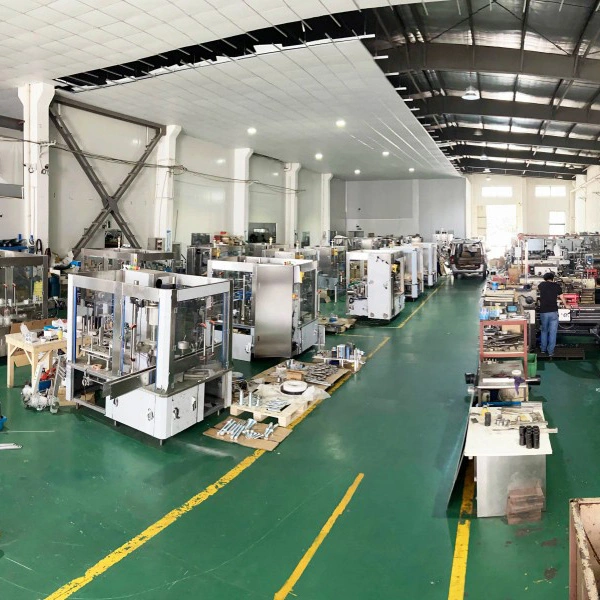

Nasze zaplecze obejmuje badania i rozwój, precyzyjną obróbkę i testowanie maszyn, wspierane przez zintegrowany zespół produkcyjny i serwisowy. Zrealizowaliśmy projekty etykietowania do zastosowań sezonowych, pielęgnacyjnych i farmaceutycznych, a także zautomatyzowanych linii produkcyjnych dla klientów zagranicznych.
O: Tak. Obsługuje etykietowanie jednostronne, dwustronne i narożne pojemników kwadratowych i prostokątnych. Butelki płaskie można obsługiwać zmieniając moduł mocujący. Dostępne są rozwiązania niestandardowe dla specjalnych kształtów butelek.
O: Tak. Prędkość można regulować w sposób ciągły, aby dopasować ją do linii produkcyjnej.
O: Tak. Moduły mocujące można szybko wymieniać, a większość regulacji odbywa się bez użycia narzędzi.
Odp.: Każda stacja może niezależnie ustawić siłę trzymania i kąt. Dzięki temu butelki są stabilne przy dużej prędkości i poprawiają dokładność etykietowania naroży.
O: Tak. Maszyna została zaprojektowana tak, aby była wodoodporna, pyłoszczelna i odporna na korozję w wilgotnym środowisku.
O: Tak. Doświadczeni inżynierowie mogą zostać wysłani za granicę w celu instalacji, uruchomienia i szkolenia operatorów.
